教育・実験・研究・試験用インバータ/コンバータ

各種インバータ装置

マイクロインバータ KENTAC 7960	CPUにRENESAS製RX62G（100MHz)を使用しました。オールインワンの系統連系学習できる双方向AC/DCコンバータです。 DC/DCコンバータは非絶縁DC/DCコンバータと絶縁型DC/DCより構成されています。 PWM正弦波発生からLCフィルタで50/60Hz正弦波を作り出しています。独立型インバータとしても、系統連係インバータ（模擬系統に連系）としても使用できます。系統連系学習・小型マイクログリッドに使用出来ます。
学習用DC入力インバータ KENTAC 3310 KENTAC 3311	CPU13600,MOSFETインバータを組合わせた商品です FET55V,50A orFET150V,20A 電流センサ(± 10A/± 4V) FET ドライバ(方形波 orPWM) ホールセンサ or エンコーダ入力 RS232C 装備簡単なサンプルプログラム提供 Simtrol が有ると便利です	カタログ 13P
インバータアーム用電源 KENTAC 3015	入力 AC100 ~ 240V 出力 DC16V × 4(0.1A) DC ± 15V(0.1A) DC + 5V(1A) DC + 22V(0.1A)	カタログ 13P
AC 入力実験高電圧インバータ KENTAC 13610-10-231/AC	入力 3相200V,2.2kW以下出力プログラムによる入力電流センサ、エンコーダ、ホールセンサ等サンプルプログラム PDF F/V一定インバータプログラムホールセンサ入力BLDC エンコーダ入力BLDC	カタログ 14P
DC 入力実験高電圧インバータ KENTAC 13610-10-231/DC	入力 DC0~350V, 2.2 kW 以下出力プログラムによる入力電流センサ、エンコーダ、ホールセンサ等サンプルプログラム F/V一定インバータプログラムホールセンサ入力BLDC エンコーダ入力BLDC	カタログ 14P
大電流インバータ KENTAC 3045-IPM200	CPU 7047(SH2) IPM600V ,200A 電流センサ(± 300A) IPM ドライバ(PWM 専用) ホールセンサ or エンコーダ入力 CAN,RS232C 装備簡単なサンプルプログラム提供 Simtrol が有ると便利です
受注品生産例高機能CPU使用 2軸制御インバータ	CPU:SH2A SH7216 入力電圧:24or48V 対象モータ:ブラシレスDCモータ DCモータ制御入力:アナログ入力、CAN等	カタログ

交直流電力変換装置

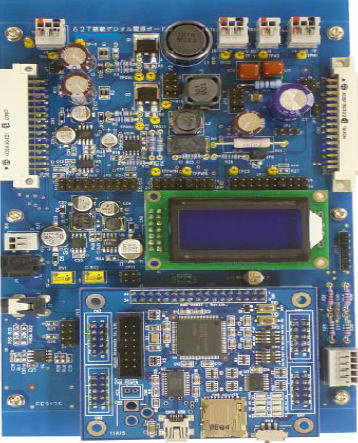

DC/DCコンバータ学習装置電子負荷装置（ルネサス研修所版）	RX62TorG搭載デジタル電源ボード制御回路部用電源Vcc:15V DC/DCコンバータ用電源5V＆12V PWM周波数:50KHz 12V→5Vバックコンバータ（降圧コンバータ） 5V→12Vブーストコンバータ（昇圧コンバータ）	カタログ
実験用 DC/DCコンバータ高電圧太陽電池用充電器に	入力約DC250V~300V 出力 DC100 ~ 200V CPU SH2 7085 90MHz IPM 600V ,50A	カタログ 91P
実験用太陽電池用系統連係インバータ	MPPT 機能付きインバータ入力太陽電池約150V~300V 出力単相100/200V,50/60Hz CPU SH2 7085 90MHz IPM 600V ,50A	カタログ 92P
実験用絶縁付き双方向 DC/DCコンバータ	蓄電池・コンデンサ等と DC BUS ラインの双方向電力変換用入力約DC150~300V 出力約DC150~300V CPU SH2 7085 90MHz IPM 600V ,50A	カタログ 93P
実験用双方向AC/DC コンバータ	AC側単相or3相 DC 側 DC100 ~ 200V CPU SH2 7085 90MHz IPM 600V ,50A
