AC入力実験インバータ

KENTAC 13610-10-231/AC

30A用ＩPM使用（６素子） 50Aも制作可能
CPU SH2 7085

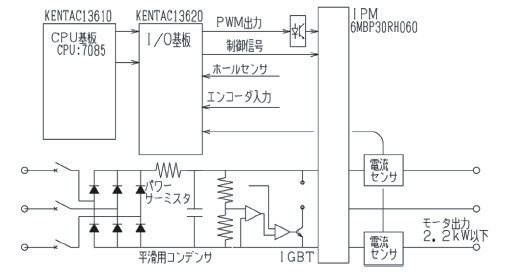

インバータの仕様

ＣＰＵ基板及びＩ／Ｏボード基板の仕様
◎ＣＰＵ ：ＳＨ２ ７０８５（８０ＭＨｚ） ＫＥＮＴＡＣ１３６１０を使用
◎Ｉ／Ｏボード：パラレル,Ａ／Ｄ，Ｄ／Ａ等のＫＥＮＴＡＣ１３６２０を使用
上記２点の仕様についてはカタログ４８Ｐ参照ください。
ドライバー基板の仕様
◎形式：ＫＥＮＴＡＣ−１３６３０
◎パワーデバイス：ＩPM（仕様下記）
◎制御入力：ＴＴＬレベル（ＫＥＮＴＡＣ４０ピンコネクタ）
◎ＩＧＢＴ入力：フォトカプラにて絶縁
◎最大負荷：３φ,２００Ｖ,２．２ｋＷ以下のモータ
整流部基板
◎整流用ダイオード：６００Ｖ,３０Ａ

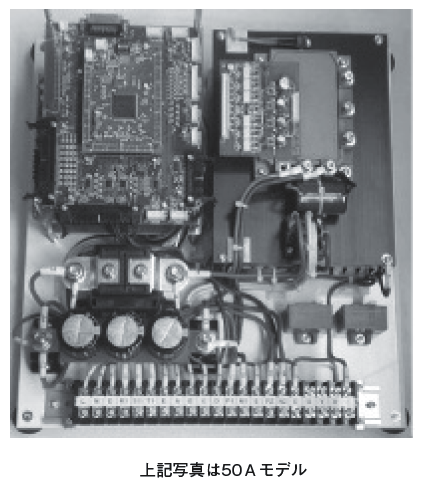

◎突入防止回路：パワーサーミスタ（１２Ａ） 上記写真は５０Ａモデル
回生回路：付き（過電圧検出・回生抵抗外付け）
ＩＰＭ（6MBP30RH060）の仕様
◎ＩＧＢＴ６個内蔵
◎MAX６００Ｖ、３０Ａ電流センサ付１５ｋＨｚ対応 ＩＧＢＴ駆動回路内蔵
◎過電流、加熱及び電圧低下の検知、保護、エラー信号出力機能内蔵
制御用ソフトウェア
◎Ｖ／Ｆ＝一定のソフトウェアを提供
◎周波数可変用ボリューム付き
その他の仕様
◎電源：3相ＡＣ２００Ｖ、５０／６０Ｈｚ
◎ファン：AC100Ｖファン付き
◎放熱器：付き
◎制御電源：ＡＣ１００Ｖ，５０／６０Ｈｚ ±１５Ｖ，＋１５Ｖ×４，＋５Ｖ
◎電流センサ：50A×2個付き
◎制御用モータを回す方はご相談ください。
オプションで制御ソフトを作成致します。
