コンピュータ教育機器製造販売・工業計器・電気計装工事設計施工 株式会社昭和電業社

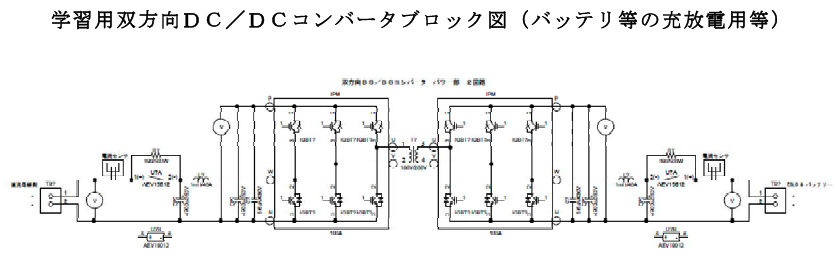

実験用 DC/DCコンバータ

ＫＥＮＴＡＣ

双方向絶縁型も制作可能
入力側ＤＣ２５０〜３００Ｖ
出力側ＤＣ１００〜２００Ｖ
容量３ｋＷ以下程度
ＫＥＮＴＡＣ 容量・電圧等御注文に応じ製作可能

仕様

◎ＤＣ／ＤＣコンバータ
入力側ＤＣ２５０〜３００Ｖ程度
出力側ＤＣ１００〜２００Ｖ程度
変換容量約３ｋＷ
◎ステップダウンＤＣ／ＤＣコンバータ部
リアクタ１ｍＨ，２０Ａ（１５ｋＨｚ）
ＣＰＵ ＲＥＮＥＳＡＳ製ＳＨ２ ７０８５（インバータと共用）
ＩＰＭ ６００Ｖ，５０ＡＩＰＭ使用（インバータと共用）
入力ＤＣ２８〜３００Ｖ
出力指定の電圧
センサー類電圧センサ及び出力電流センサ
容量約３ｋＷ以下
◎制御電源：ＫＥＮＴＡＣ３０１５付（駆動電圧ＤＣ１４０〜３５０Ｖ）
