車載を想定した実験用大電流インバータ
ＣＰＵ：７０４７（ＳＨ２）
○ＣＰＵ：７０４７（ＳＨ２）
○通信機能：ＲＳ２３２Ｃ×１ポート
ＣＡＮ×１ポート
シリアルＩ／Ｏ（書き込み用）
○ＰＷＭ出力：６ｂｉｔ
○カウンタ機能：エンコーダ入力（差動）
ホール素子入力（ＴＴＬ）
○電流センサ：基板外に設置 ±３００Ａの ホールセンサ型電流センサ
○駆動出来る素子：①ＩＰＭ（フォトカプラによる駆動）
②ＦＥＴモジュール
（ＵＣＣ３７３２１による駆動）
③ＴＴＬレベルにて駆動出来るパワー素子
○制御用出力電源：１５Ｖ×５，５Ｖ×２
内部で使用済み）
○制御方式：スイッチング方式
○最大負荷：ＩＰＭの範囲内
６００Ｖ，２００Ａ
ＩＧＢＴ７個内蔵
６００Ｖ、２００Ａ電流センス付
１５ｋＨｚ対応
ＩＧＢＴ駆動回路内蔵
○過電流、短絡、加熱及び電圧低下の検知、保護、
エラー信号出力機能内蔵
ＩＰＭの範囲内
○制御用電源：１２Ｖ、最大約７Ａ
エンコーダorホールセンサ付ブラシレスＤＣモータの
Ｃ言語及びコンパイル済みサンプルソフト付
Simtrol-mを使用するとソフトの作成が容易です。
外箱等の設計承ります。

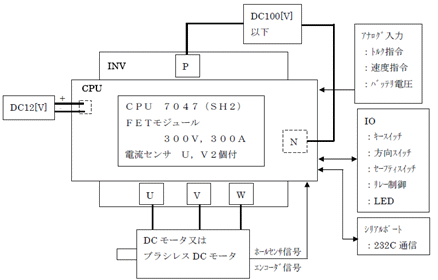

車載を想定した実験用大電流インバータ
低ＯＮ抵抗１．６ｍΩ
ＣＰＵ ７０４７（ＳＨ２）
○ＣＰＵ：７０４７（ＳＨ２）
○通信機能：ＲＳ２３２Ｃ×１ポート
ＣＡＮ×１ポート
シリアルＩ／Ｏ（書き込み用）
○ＰＷＭ出力：６ｂｉｔ
○カウンタ機能：エンコーダ入力（差動）
ホール素子入力（ＴＴＬ）
○電流センサ：基板外に設置 ±３００Ａの
ホールセンサ型電流センサ
○駆動出来る素子：①ＩＰＭ（フォトカプラによる駆動）
②ＦＥＴモジュール
（ＵＣＣ３７３２１による駆動）
③ＴＴＬレベルにて駆動出来るパワー素子
○制御用出力電源：１５Ｖ×５，５Ｖ×２
（内部で使用済み）
○制御方式：スイッチング方式
１５０Ｖ，３００Ａ
ＦＥＴ６素子内蔵
○過電流、短絡、加熱等の保護回路有りません
バッテリ等で試験する前に保護付電源で充分試験してください。
出荷後のＦＥＴ素子の保証はいたしません。
○過電流、短絡、加熱及び電圧低下の検知、保護、
エラー信号出力機能内蔵
ＦＥＴモジュールの範囲内
○制御用電源：１２Ｖ、最大約７Ａ
電源リレー付き
エンコーダorホールセンサ付ブラシレスＤＣモータの
Ｃ言語及びコンパイル済みサンプルソフト付
Simtrol-mを使用するとソフトの作成が容易です。
外箱等の設計承ります。

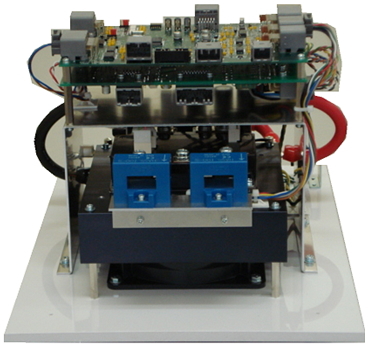

２００Ａ，ＩＰＭ使用大電流インバータ
KENTAC 3045-IPM200
使用 ＩＰＭ：６００Ｖ，２００ＡＣＰＵ：７０４７（ＳＨ２）
(1)インバータ用ＣＰＵ基板の仕様
○基板形式：ＫＣ－Ｃ１０５０－1Ａ○ＣＰＵ：７０４７（ＳＨ２）
○通信機能：ＲＳ２３２Ｃ×１ポート
ＣＡＮ×１ポート
シリアルＩ／Ｏ（書き込み用）
○ＰＷＭ出力：６ｂｉｔ
○カウンタ機能：エンコーダ入力（差動）
ホール素子入力（ＴＴＬ）
○電流センサ：基板外に設置 ±３００Ａの ホールセンサ型電流センサ
(2)ドライバー部
(2)-1インバータ用ドライバ基板の仕様
○基板形式：ＫＣ－Ｃ１０５０－２Ａ○駆動出来る素子：①ＩＰＭ（フォトカプラによる駆動）
②ＦＥＴモジュール
（ＵＣＣ３７３２１による駆動）
③ＴＴＬレベルにて駆動出来るパワー素子
(2)-2インバータ用制御電源の仕様
○制御電源入力：１２Ｖ×２Ａ（リレーＯＮ時７Ａ）○制御用出力電源：１５Ｖ×５，５Ｖ×２
内部で使用済み）
○制御方式：スイッチング方式
○最大負荷：ＩＰＭの範囲内
(2)-3インバータ用ＩＰＭの仕様
○ＩＰＭ形式：ＰＭ２００ＲＳＤ０６０６００Ｖ，２００Ａ
ＩＧＢＴ７個内蔵
６００Ｖ、２００Ａ電流センス付
１５ｋＨｚ対応
ＩＧＢＴ駆動回路内蔵
○過電流、短絡、加熱及び電圧低下の検知、保護、
エラー信号出力機能内蔵
(2)-4ＤＣ入力
○モータ駆動電源：０～４５０Ｖ程度、電流はモータによるＩＰＭの範囲内
○制御用電源：１２Ｖ、最大約７Ａ
(2)-5回生回路
：無し（外付けで追加してください）(3)モータ駆動サンプルソフト
：ボリュームによる速度制御出来るエンコーダorホールセンサ付ブラシレスＤＣモータの
Ｃ言語及びコンパイル済みサンプルソフト付
Simtrol-mを使用するとソフトの作成が容易です。
(4)その他の仕様
：塩ビ板上に設置放熱器付（ファン設置、放熱器温度７０℃にＯＮ）(5)オプションで、その他の変更承ります。ソフト作成も製作可能です。
：ＩＰＭの容量，電流センサのセンス範囲、外箱等の設計承ります。外箱等の設計承ります。

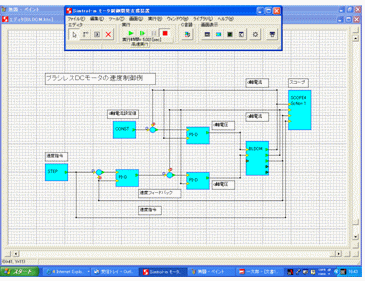

自分でソフト作成にはSimtrol-mが便利です。
7Simtrol-mはモータ制御のシミュレーション、データ生成（Ｃ言語）が可能です。車載を想定した実験用大電流インバータ

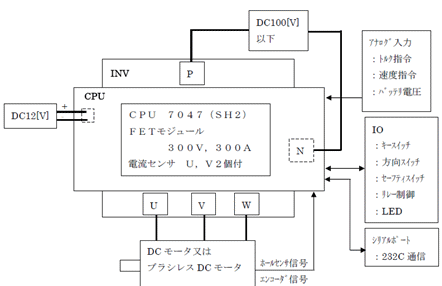

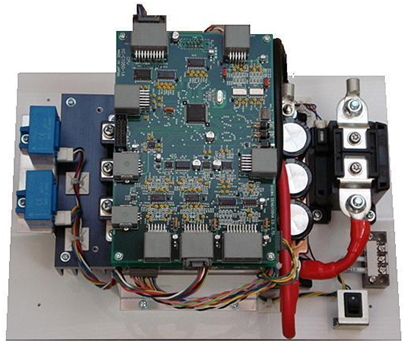

３００Ａ，ＦＥＴモジュール使用大電流インバータ
ＫＥＮＴＡＣ ３０４５－ＦＥＴ３００
ＦＥＴモジュール１５０Ｖ，３００Ａ低ＯＮ抵抗１．６ｍΩ
ＣＰＵ ７０４７（ＳＨ２）
(1)インバータ用ＣＰＵ基板の仕様
○基板形式：ＫＣ－Ｃ１０５０－1Ａ○ＣＰＵ：７０４７（ＳＨ２）
○通信機能：ＲＳ２３２Ｃ×１ポート
ＣＡＮ×１ポート
シリアルＩ／Ｏ（書き込み用）
○ＰＷＭ出力：６ｂｉｔ
○カウンタ機能：エンコーダ入力（差動）
ホール素子入力（ＴＴＬ）
○電流センサ：基板外に設置 ±３００Ａの
ホールセンサ型電流センサ
(2)ドライバー部
(2)-1インバータ用ドライバ基板の仕様
○基板形式：ＫＣ－Ｃ１０５０－２Ａ○駆動出来る素子：①ＩＰＭ（フォトカプラによる駆動）
②ＦＥＴモジュール
（ＵＣＣ３７３２１による駆動）
③ＴＴＬレベルにて駆動出来るパワー素子
(2)-2インバータ用制御電源の仕様
○制御電源入力：１２Ｖ×２Ａ（リレーＯＮ時７Ａ）○制御用出力電源：１５Ｖ×５，５Ｖ×２
（内部で使用済み）
○制御方式：スイッチング方式
(2)-3ＦＥＴモジュールの仕様
○ＩＰＭ形式：ＦＭ６００ＴＵ－３Ａ１５０Ｖ，３００Ａ
ＦＥＴ６素子内蔵
○過電流、短絡、加熱等の保護回路有りません
バッテリ等で試験する前に保護付電源で充分試験してください。
出荷後のＦＥＴ素子の保証はいたしません。
○過電流、短絡、加熱及び電圧低下の検知、保護、
エラー信号出力機能内蔵
(2)-4ＤＣ入力
○モータ駆動電源：０～１００Ｖ程度ＦＥＴモジュールの範囲内
○制御用電源：１２Ｖ、最大約７Ａ
電源リレー付き
(2)-5回生回路
：無し（外付けで追加してください）(3)モータ駆動サンプルソフト
：ボリュームによる速度制御出来るエンコーダorホールセンサ付ブラシレスＤＣモータの
Ｃ言語及びコンパイル済みサンプルソフト付
Simtrol-mを使用するとソフトの作成が容易です。
(4)その他の仕様
：塩ビ板上に設置放熱器付（ファン設置、放熱器温度７０℃にＯＮ）(5)オプションで、その他の変更承ります。ソフト作成も製作可能です。
：ＩＰＭの容量，電流センサのセンス範囲、外箱等の設計承ります。外箱等の設計承ります。

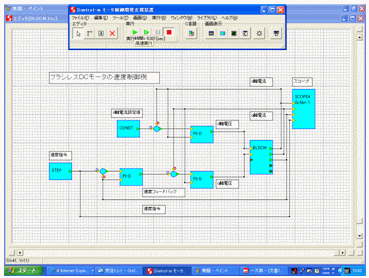

自分でソフト作成にはSimtrol-mが便利です。
7Simtrol-mはモータ制御のシミュレーション、データ生成（Ｃ言語）が可能です。
