受注生産品例

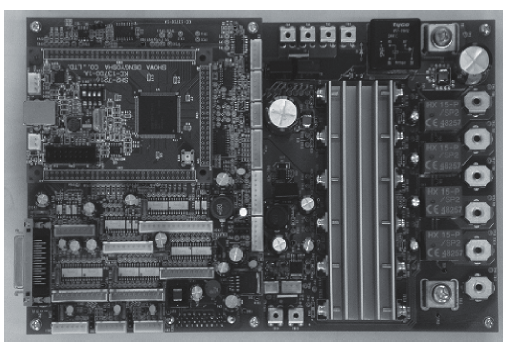

高機能ＣＰＵ使用２軸制御インバータ

ＥＶ（車椅子・台車等）試作用に最適
ブラシレスＤＣモータ２軸に使用可能。

インバータの仕様

�@インバータ用ＣＰＵ基板の仕様
◎ＣＰＵ ：ＳＨ２ ７２１６（２００ＭＨｚ）
◎通信機能：ＲＳ２３２Ｃ×１ポート
シリアルＩ／Ｏ（書き込み用）
◎ＰＷＭ出力：６ｂｉｔ×２
◎カウンタ機能：エンコーダ・ホールセンサ
◎電流センサ：±２０Ａのホールセンサ型
電流センサ付
◎制御電源：２４Ｖ電源より５,１５Ｖ作成
�Aドライバー部
◎駆動出来る素子：ＭＯＳＦＥＴ×１２個(５５Ｖ，８０Ａ)
◎電流センサ：４個
◎アルミ電解コンデンサ（平滑用）
：５０Ｖ,２２００μF×２
�Bインバータ用電源
◎電源入力：２４Ｖ（負荷電流はモータによる）
�C回生回路：無し（必要に応じ外付けしてください）
