電源投入時に不安を感じた事は有りませんか
title

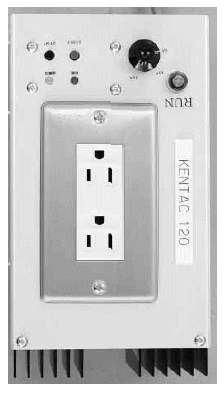

超高速電子ブレーカ

KENTAC120B(単相100V用)

KENTAC220B(単相200V用)

KENTAC320B(3相3線、200V用)

遮断時間は100μS以下
短絡時に1Aのヒューズが溶断する前に回路遮断

用 途
○電気工事・シーケンス制御装置等の組立時の電源投入に
○パワー半導体の試作時の試験に(特に交流回路に威力を発揮)
○学校・訓練施設等で初心者の電気回路製作実習時等の電源投入



仕様
◎即断電流
:瞬時値約50Aオーバで即電路遮断
(実効値換算約35A)
◎遮断時間
:遮断時間約100μS以下
遮断時間は50Aに達する電圧により可変
◎過負荷時の遮断電流の設定
:瞬時値5A、10A、20Aに設定可能
実効値は上記数値の約70%
設定電流オーバー後約5サイクルで遮断
◎ 最大通電電流
:瞬時値20A(実効値換算約14A)
◎3相電源には電圧上昇時(モータ等の停止時)の保護回路付
◎電源入力は下記のケーブル及び差し込みプラグです。 出力はコンセントです。

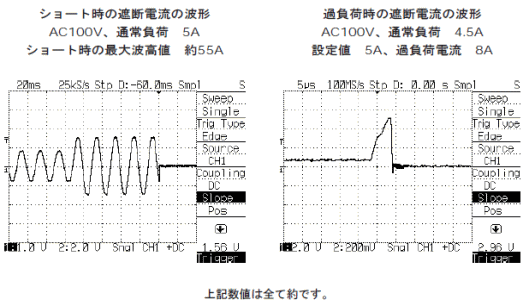

遮断時の電流波形を示します。
