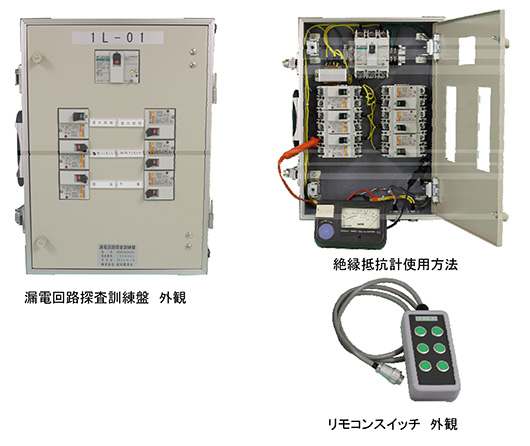

漏電回路探査訓練盤

KENTAC 4300

★漏電箇所はリモコンスイッチにより任意に設定できます
★漏電箇所の探査手法の訓練に最適です
★漏電ブレｰカの復旧動作の訓練が行えます
★絶縁抵抗計使用方法の訓練が行えます

概要と学習項目

漏電回路探査訓練盤は電源部に100V:100Vの絶縁トランスが入っていて、トランスの2次側で 模擬的に漏電を起こし探査を行います。トランスの2次側で漏電実験を行いますから、人体的にも他 の機器に対しても安全です。
漏電回路探査訓練盤は漏電ブレｰカ1台、ブレｰカ6台より構成されて います。
漏電訓練にはリモコンスイッチでブレｰカの2次側の任意の場所で漏電を模擬することが出 来ます。
ですから以下のような訓練が安全に可能です。

(1)漏電箇所の探査訓練
(2)電源の一次復旧(漏電箇所除外)訓練
(3)漏電ブレｰカの復旧動作訓練
(4)絶縁抵抗計の使用方法


漏電ブレｰカの必要性
漏電ブレｰカは、電気の漏電を検知し素早く切断をする保安上必要な機器です。

漏電の危険性
漏電をしている機器に人が触れると、電気は人体を通って大地に流れます。
この時、人は感電した といいます。
一般的に人が感電をすると数mAであれば刺激として感じる程度ですが、流れる電流が 10mAを超えると運動神経の麻痺が起こりやすくなります、さらに30mAを超える電流が心臓を流れ た場合は心房細動や心臓麻痺になる確率が高くなり、死に至る危険性が増します。

仕様

●絶縁トランス(10VA) 1台
●漏電ブレｰカ 1台
●ブレｰカ 6台
●アｰス端子 1個
●6回路リモコンスイッチ 1台
●2kΩ模擬漏電抵抗 1個
