−シミュレーションからROM組み込みまで−



●ブラシレスDCモータの速度制御例

 ブラシレスDCモータの無負荷運転時起動時の速度制御の一例です。

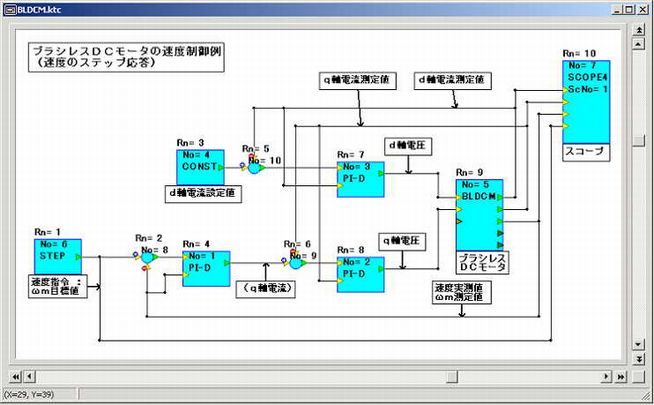

 ブロック・ダイアグラム

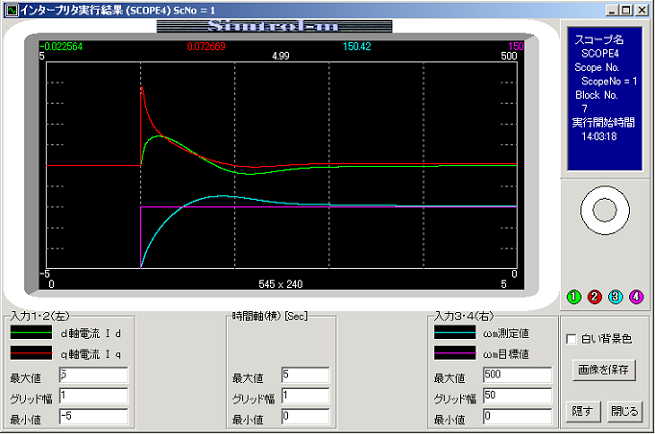

 シミュレーション例



0[sec]〜5[sec]までのモータのd軸電流/q軸電流、及び
モータ回転速度ωmの測定値と目標値を各々、シミュレーションしました。

シミュレーション開始後1[sec]の時点でモータが起動します。
即ち、速度ωmの目標値がステップ状に切り替わります。
それに伴う各値の変化が観測できます。
