−シミュレーションからROM組み込みまで−

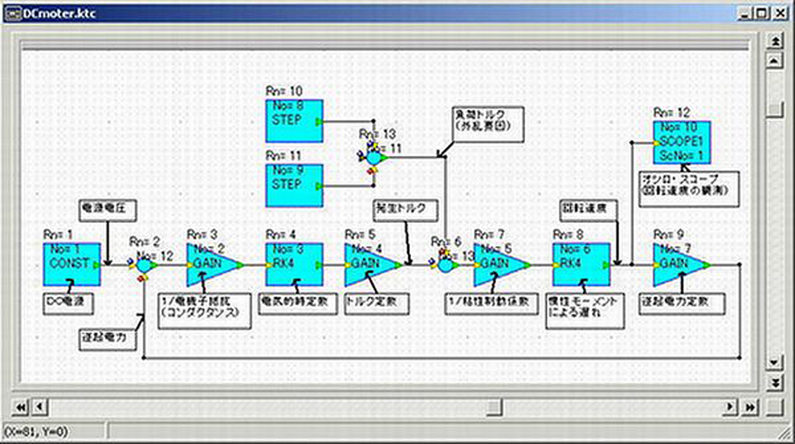

以下にSimtrol−mで作成したDCモータの等価ブロック・ダイアグラムを示します。 ブラシ付きのDCモータの回転原理をブロック・ダイアグラムで表現し、 入力電圧と負荷トルクの変動に対するモータ回転速度の変化を求めるものです。
●ブロック・ダイアグラム

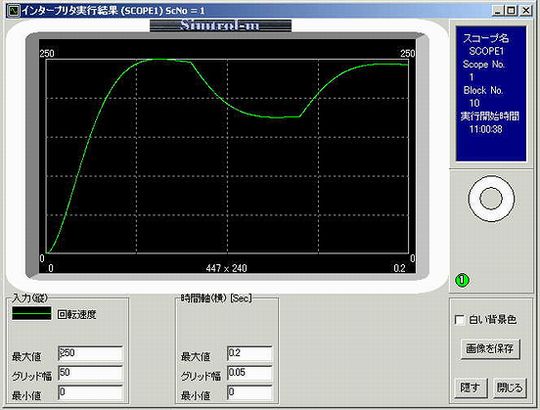

●シミュレーション結果(例)
ブロック・ダイアグラムから、0[sec](モータ起動時)〜0.2[sec]経過後までの モータ回転速度変化をシミュレーションし、オシロ・スコープ関数で画面表示してみました。 途中にトルク変動による外乱に伴う変動があります。
●C言語ソースコード生成
ブロック・ダイアグアムに対応するC言語のソース・コードを自動生成します。 (ANSI−C準拠)
*ソース・コードの詳細>>
