−シミュレーションからROM組み込みまで−


●ブラシレスDCモータのベクトル制御例

ブラシレスDCモータを、原理に基づき、ベクトル制御で回すブロック・ダイアグラムです。

3相交流系(U軸、V軸)から直流系(D軸、Q軸)へのベクトル変換ブロック及び、
その逆変換ブロックを使用しています。

Simtrol−mに実装の、各種I/0コントロール用関数ブロック(A/D、D/A、エンコーダ、
PWMなど)を使用しています。

Simtrol−mは当社製CPUボード用のモータ制御向けI/O制御関数を
標準で実装しております。

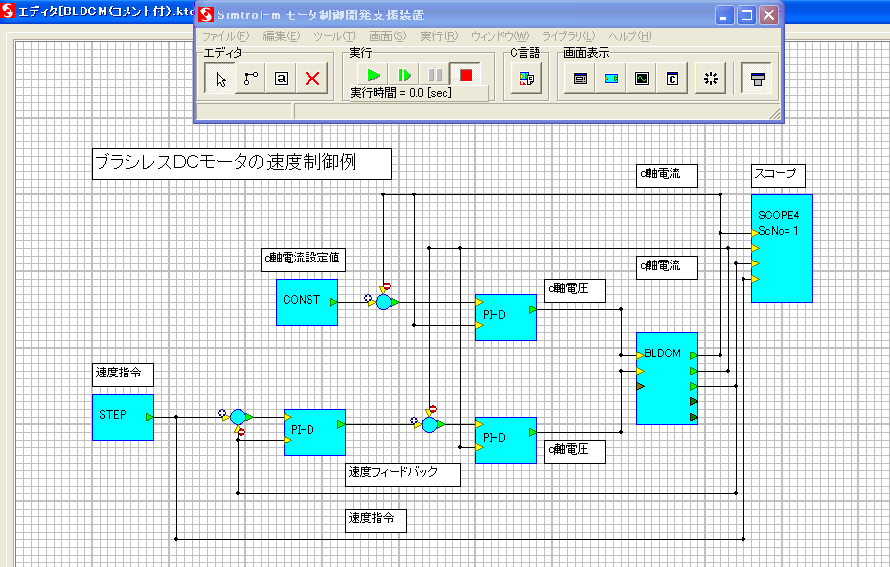

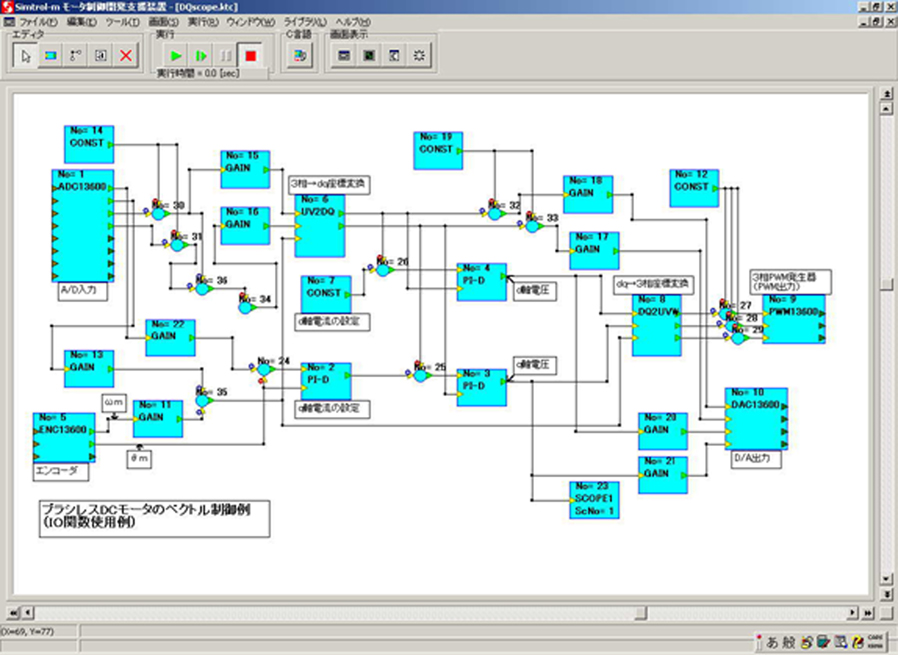

ブロック・ダイアグラム


Simtrol−mに実装されている、I/O関数ブロックの使用例
(上記ブロック・ダイアグラムより抜粋)

Simtrol−mのI/O関数ブロック各種を使用すると、
各種ハードウェアによる入出力インターフェース機能を
直接、ブロック・ダイアグラム上で表現し利用することが出来ます。
ハードウェアの機能による制約等は関数に内包されておりますので、
通常の関数と同様に、対応するハードウェアに入出力されるデータの
流れを考えるだけで良く、設計が容易になります。


KENTAC13600用 A/D入力例


KENTAC13600用

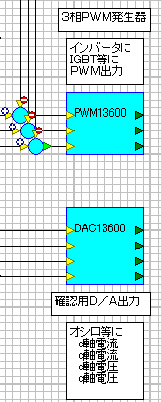

PWM出力・D/A出力例


KENTAC13600用

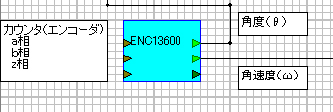

カウンタ入力例(エンコーダ入力)


モータ制御/IO関数の資料[PDF]はこちらへ :Simtrol-mによるモータ制御概要:PDF11頁
