モータ制御開発及び組込み支援システム
インバータ・ボード各種
−DC入力/低抵抗/MOSFETインバータ・ボード各種−
|
|
|
|
50[V]インバータ・ボード
KENTAC 3010
|
|
☆ ON抵抗0.004[Ω]、55[V]耐圧MOSFET使用
仕様 |
DC入力 |
0−50[V]DC |
最大負荷 |
10[A] ( MOSFET:80[A] ) |
制御電源 |
AC85 〜 240[V] |
電流計測 |
入力±12.5[A] → 0−5[V] |
電圧計測 |
DC0−50[V] → 0−5[V] |
寸法 [mm] |
160 × 120 × 50 |
|
|
|
|
|
100[V]インバータ・ボード
KENTAC 3011 |
|
☆ ON抵抗0.06[Ω]、250[V]耐圧MOSFET使用
仕様 |
DC入力 |
0−250[V]DC |
最大負荷 |
10[A] ( MOSFET:20[A] ) |
制御電源 |
AC85 〜 240[V] |
電流計測 |
入力±12.5[A] → 0−5[V] |
電圧計測 |
DC0−150[V] → 0−5[V] |
寸法 [mm] |
160 × 120 × 50 |
|
|
|
|
|

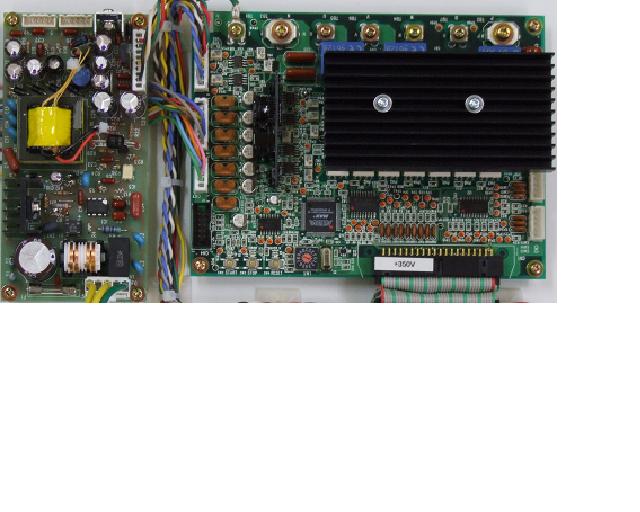

300[V]インバータ・ボード
KENTAC 3012 |
|
☆ ON抵抗0.055[Ω]、600[V]耐圧MOSFET使用
仕様 |
DC入力 |
0−250[V]DC |
最大負荷 |
10[A] ( MOSFET:20[A] ) |
制御電源 |
AC85 〜 240[V] |
電流計測 |
入力±12.5[A] → 0−5[V] |
電圧計測 |
DC0−350[V] → 0-5[V] |
寸法 [mm] |
160 × 120 × 50 |
|
|
|
|
|

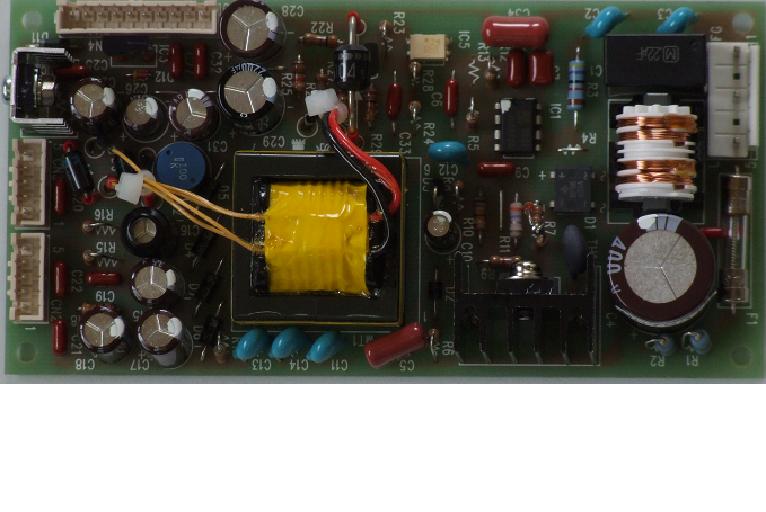

インバータアーム用多電源ボード
KENTAC 3015 |
|
☆ インバータアームドライブ用電源
☆ 定格入力電圧:AC100[V] 〜 200[V]
仕様 |
DC出力 |
DC16[V] x 4 (独立電源) / 0.1[A]
±15[V] / 0.1[A]
5[V] / 1[A]
22[V] / 0.1[A]
|
コネクタ |
各コネクタ50cmケーブル付 |
電源 |
AC90 〜 240[V] |
寸法 [mm] |
135 × 65 × 30 |
|
|
|
|
|

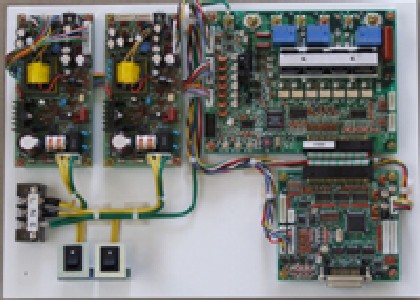

インバータ + 32bitCPUボード + コントロール電源
KENTAC 3310〜3312
|
|
☆ インバータ組合せセット (当社推奨品)
・モータ制御に必要なハードウェアを一式、揃えました。
そのままモータ制御に利用が可能です。
・仕様(構成)
インバータ |
KENTAC3010 or 3011 or 3012
(いずれもMOSFET使用) |
1台 |
CPUボード |
KENTAC13500CPU
(SH2 7047使用) |
1台 |
コントロール電源 |
KENTAC3015 |
2台 |
付属品 |
電源スイッチ、端子台、配線 |
*CPUボードの詳細はこちらへ>>
|
|
|
|
|

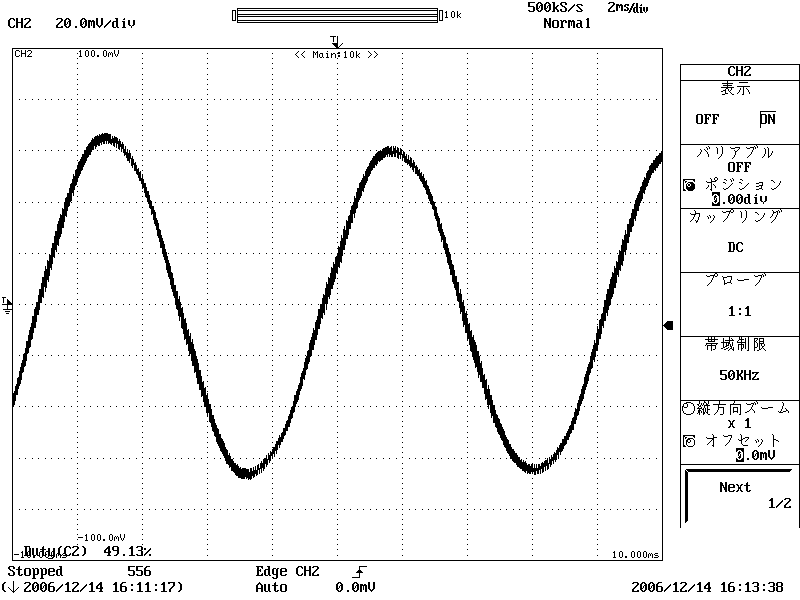

* インバータの動作波形例
|
|
|
|
|
|
|
|
