モータ制御開発及び組込み支援システム
CPUボード各種
|
|
関連ソフトウェア
|
|
|
|

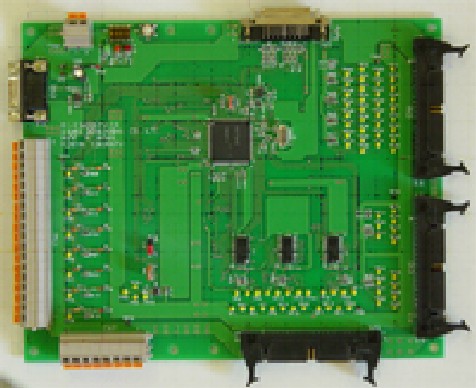

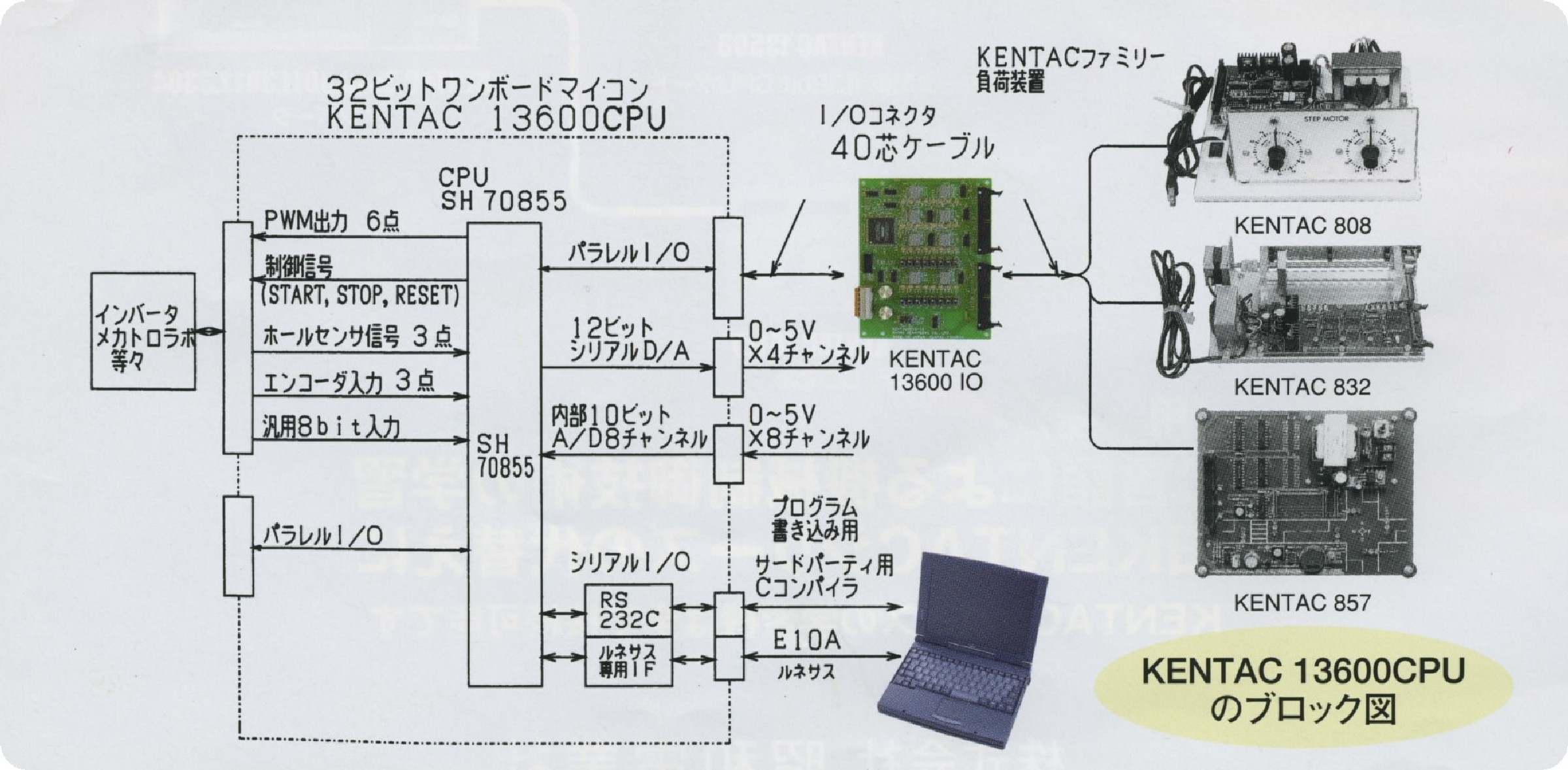

32ビットワンボードマイコン(SH2 70855搭載)
KENTAC 13600CPU
・C言語による機械制御学習ができます。
・コネクタは従来のKENTAC製品互換です。
・当社製インバータ駆動部(KENTAC 3304IV)
とワンタッチで接続できます。
・入出力確認ピンが多数設置してあります。
・ブラシレスDCモータの制御用ボードとして
お勧め致します。
|
|
KENTAC 13600CPU : 仕様
CPU |
RENESAS製
SH2 70855(64MHz)
|
A/D |
内部10bit 8ch |
D/A |
4chシリアル12bit |
コネクタ |
I/O制御コネクタ
モータ制御用コネクタ
|
通信ポート |
RS-232C×1ポート |
書込み |
RENESAS製 E10A
又はSH2対応のコンパイラ
をご使用ください。
|
メモリ |
ROM256MB / RAM16kB |
観測ピン |
各I/Oポート全てに設置 |
電源 |
DC5[ V ] |
寸法 [mm] |
230×190×30 |
|
|
|
|
|
|
32ビットワンボードマイコン(SH2 7047搭載)
KENTAC 13500CPU
・C言語による機械制御学習ができます。
・コネクタは従来のKENTAC製品と互換です。
・当社製インバータ駆動部(KENTAC 3304IV)
とワンタッチで接続できます。
|
|
KENTAC 13500CPU : 仕様
CPU |
RENESAS製
SH2 7047(49.152MHz)
|
A/D |
内部10bit 8ch |
D/A |
4chシリアル12bit |
コネクタ |
I/O制御コネクタ
モータ制御用コネクタ
|
書込み |
RS−232C
SH2対応コンパイラをご使用ください |
メモリ |
ROM256MB / RAM12KB |
観測ピン |
各モータ制御用箇所に設置 |
電源 |
DC5[ V ] |
寸法 [mm] |
110×110×15 |
|
|
|
|
ブラシレスDCモータ制御用ハードウェア
(インバータ+32bitCPUボード+コントロール電源)
KENTAC 3310〜3312
・ブラシレスDCモータの制御に必要な
ハードウェアを一式、そろえました。
・当社推奨品です。
|
|
仕様(構成)
インバータ |
KENTAC3010 or 3011 or 3012
(いずれも MOSFET使用) |
1台 |
CPUボード |
KENTAC13500CPU
(SH2 7047使用) |
1台 |
コントロール電源 |
KENTAC3015 |
2台 |
付属品 |
電源スイッチ、端子台、配線 |
*インバータの詳細はこちらへ>>
|
|
|
|
|
|
|
