モータ制御開発及び組込み支援システム
− シミュレーションからROM組み込みまでの総合開発環境 −                                ダウンロード

●モータ制御開発及び組込み支援ソフトウェア                                                           ダウンロード


・ブロック・ダイアグラムからモータが回せます。
・組込み制御の設計から実装までをサポートします。
・シミュレーションと同様の制御動作が即時に実現します!


設計〜実装まで一貫処理が可能な
組込みソフトウェアの開発ツールです。
制御アルゴリズムの設計開発・シミュレーション・
組込み用C言語コード作成を同時に実行できます。
各CPUのコンパイラ環境と連携し、
システムに対応したROM化が可能です。
特にモータの制御を得意としております。

Simtrol−m詳細へ

Simtrol-m

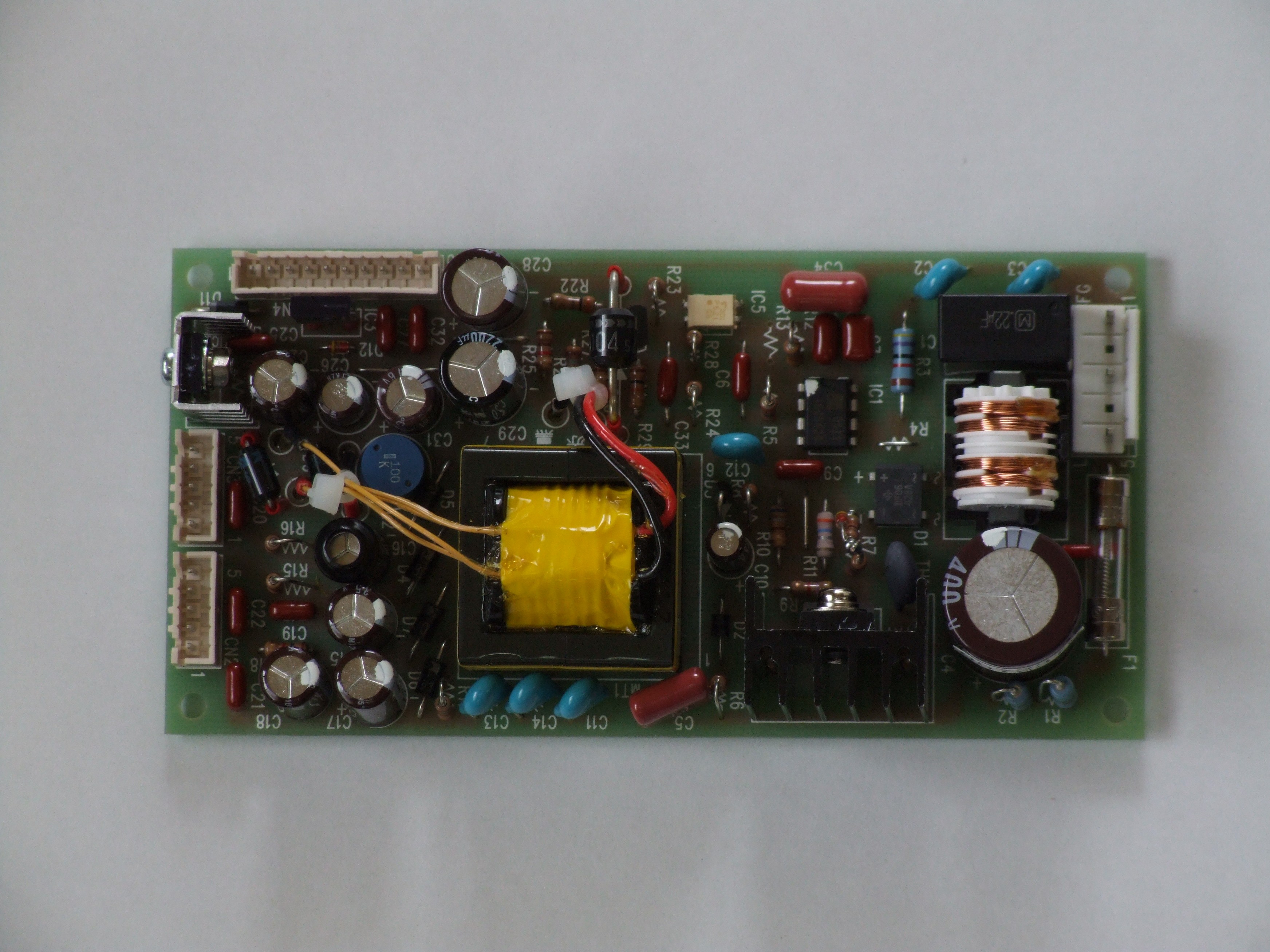

●ターゲット・ボード及びインバータ


32Bit/RISC型CPUボード及び、
付属のインバータ・ボードです。
システムに組み込み、モータの制御などに
使用できます。
また、Simtrol−mで作成したプログラムの
動作検証にも使用可能です。
通常は「CPU」+「インバータ」のセットで
取り扱いますが、個別販売も承っております。

CPU/インバータ詳細へ
CPU+インバータ:KENTAC13600INV

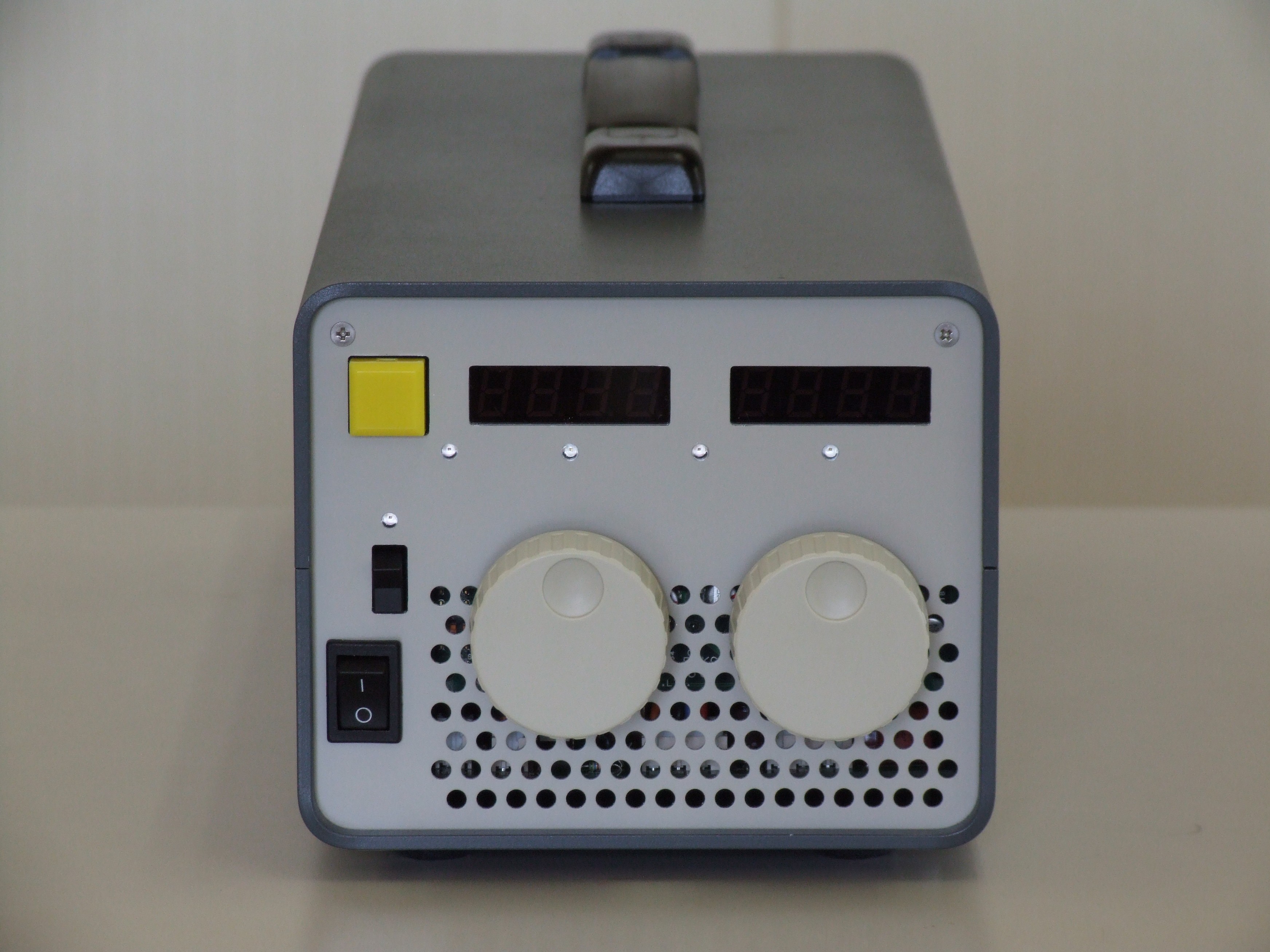

●DC電源装置

本装置は複数台スタックして使用する事が出来ます。最高4台まで接続する事が可能です。
モータの駆動用電源/ターゲット・ボードの電源などとしてご使用ください。


●定格出力例

1台時
0〜100[V]DC 0〜10[A]DC

2台時
0〜200[V]DC 0〜10[A]DC(直列接続)
0〜100[V]DC 0〜20[A]DC(並列接続)

3台時
0〜300[V]DC 0〜10[A]DC(直列接続)
0〜100[V]DC 0〜30[A]DC(並列接続)

4台時
0〜400[V]DC 0〜10[A]DC(直列接続)
0〜100[V]DC 0〜38[A]DC(並列接続)

千葉ものづくり認定製品にSimtrol-mが認定されました。
