単相交流計測負荷装置 KENTAC7100
電気を学習する上で最重要項目実験教材 100～1000Hzインバータ 直並列共振、RLC回路の学習
製品の特徴
- 10~1000Hzの正弦波インバータ搭載
周波数はボリュームにて簡単に設定可能 - デジタル電圧計、電流計、周波数計を各1台づつ標準装備
- 教科書で学習したことが、簡単に実験可能

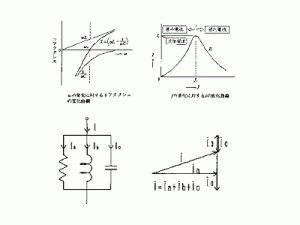

電圧・電流の遅れ進み、ベクトル図の学習、共振曲線の学習
学習項目
- 基本交流回路の学習
抵抗回路の電圧と電流 RLC各種直列回路の演習
L回路の電圧と電流 RLC各種並列回路の演習
C回路の電圧と電流 - 共振回路の学習
直列共振回路の学習（共振周波数と共振電流の変化曲線）
角速度ω（2πｆ）の変化に対するリアクタンスの変化と変化曲線の学習
並列共振回路の学習
仕様
- 単相インバータ：約ＡＣ20Ｖ，3Ａ，10～1000Hz
- 負荷抵抗：50Ω，50Ｗ，±5％
- 自己インダクタンス：20ｍＨ，3Ａ，±10％（500Hz時）
- 静電容量：5μＦ±５％，50Ｖ
- デジタル電圧計：ＡＣ199.9Ｖ
- デジタル電流計：ＡＣ5.00Ａ
- 周波数計：0～1999Hz
- 電源：AC100Ｖ±10％
- 寸法：約500（Ｗ）×400（Ｄ）×200（Ｈ）
- 質量：約20㎏
標準付属品
- バナナプラグ付ケーブル：20本
- サンカプラ（バナナジャック分配器）：2個
- マニュアル：1冊
- 抵抗（5Ω、50Ｗ）：1個
