メカトロラボⅢ-PC KENTAC2203-PC

• メカトロラボ-Ⅲの設備は全て付属します。
• ステータ部にヒステリシスブレーキ追加

　形式：ZHY-5A

　定格トルク：0.5Nm(5kgfcm)

　電圧・電流：DC24V・0.47A

• 電源部にヒステリシスブレーキ用電源追加

　制御方式：電流設定型直流電源

　電流設定範囲：約0〜0.6A

• 12bitのA/D、D/Aボード1枚付属

　BUS：PCI

• サンプルプログラムの記述はVBにて記述
• パソコン標準装備
• 計測部の追加事項(信号をパソコンに伝達)

　デジタルDC電圧計・電流計

　デジタルAC電圧計・電流計

　デジタル回転計・3相交流電力計

　　　　　　　　　　　　：絶縁出力1〜5V

• 電源部の追加仕様

　1電源、パソコンより出力電圧を制御可能

• 自動計測のサンプルプログラム

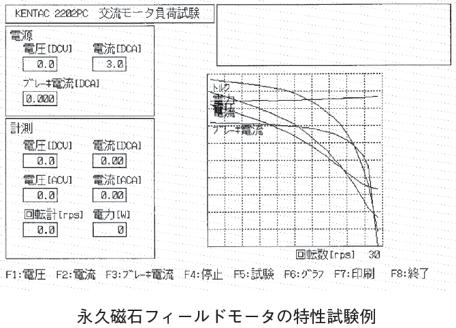

　永久磁石フィールドモータの特性試験

　3相交流電動機の特性試験

• メカトロラボ-Ⅲの実験項目は全て実施可能です。
• モータの自動計測が出来ます。

　 自動計測のサンプルプログラムは永久磁石フィールドモータの特性試験3相交流電動機の

　 特性試験の2点が付属しています。

• 上記サンプルプログラムを参照し、その他のモータ(DC分巻モータ・DCブラシレスモータ

　 等)の自動計測プログラムを作成し、実験することが出来ます。

• モータを手動で運転し、Visual Basic言語で入力値(回転数・電圧・電流等)を読み取り、

　 CRTコントロール等の初歩が学習できます。
