モータ特性測定システム

概要
測定モータ及び負荷モータ(ブレーキも可)を制御しながら、電力測定器からデータを抽出することによって、モータ始動、モータ及びインバータの特性測定開始終了、モータ停止までの一連の作業を自動で行いデータを抽出するソフトウェア。
機能

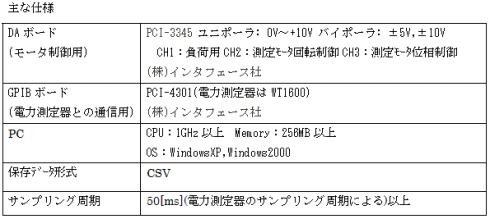

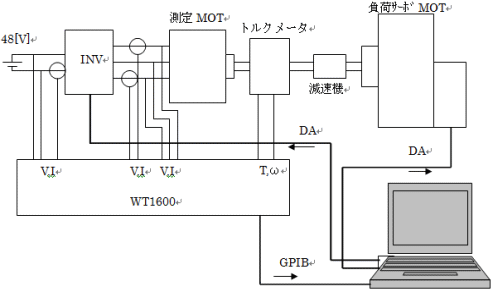

下図の様にDAボード、GPIBボードを搭載したPCを使用し、WT1600などの電力測定器から測定データを抽出する。 DA出力によりCH1で負荷側モータトルク又は回転速度制御、CH2で測定モータのトルク又は回転速度制御、CH3で測定モータ位相制御を行う。
測定例
モータ及びインバータ特性として回転数-トルク特性、入出力パワ−及び効率、電流-トルク特性、電流位相角-トルク特性など様々な測定が可能。

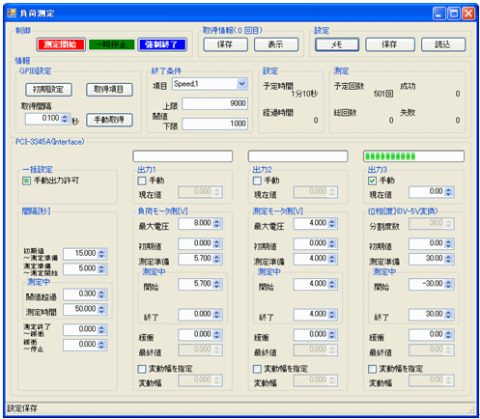

測定ソフト画面

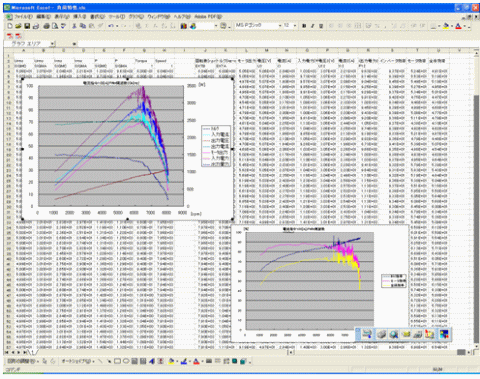

負荷測定による入出力特性、効率特性のCSVファイルのグラフ化(EXCEL)
