非常用電源システム

特注 高電圧・大電流充電器

貴社に合ったシステムを提案致します。

1、貴社に合わせたシステム構築
2、低圧範囲内(約400V以下)での製作
3、定電流・5段階充電・フローティング充電等
4、双方向DC/DCコンバータ方式可能

特注
高電圧・大電流充電器 / KENTAC

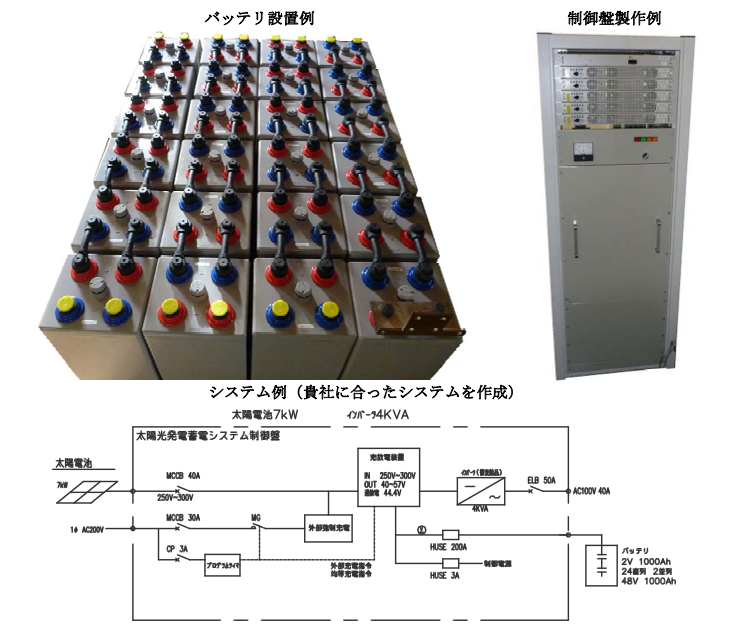

1)48Vシステム納入サンプル例(坪井工業様と協同で開発)

◯入力 :太陽電池及び電力会社ラインからの2方向充電 バッテリ :2V,1000Ah,24直列
◯合計 48V,1000Ah インバータ :入力 DC48V,1kW×4台並列(新電元様の製品使用)
◯48Vより高電圧の場合自社製単相、3相インバータを使用します。 出力 AC100V,50/60Hz
◯運転時間 :3kW、約8時間

上記システムの概要

1、機器概要
太陽光発電及び電力会社ラインから鉛蓄電池の充電及び放電装置

・太陽電池 7kw
・バッテリ 2V 1000Ah 24 台(24 直)
・インバータ 4kVA(新電元様のインバータ使用)
・外部強制充電機能(3相200V,50/60Hz)

2、簡易ブロック図 上記参照

3、諸元
1)盤
・屋内自立盤・盤サイズ　約 600w 600d 1650h
・4KVA 独立型インバータ　1 台・アナログメータ(バッテリ電圧計)・動作表示灯・換気扇等

2)充放電装置
◯充放電装置入力部
・入力動作電圧 :200 ~ 330VDC(最大電圧 350V),7kW 1 系統
・最大入力 :400VDCmax,30ADCmax
・太陽電池制御方式:最大電力追従制御(MPPT 最適動作点計測演算)

◯充放電装置出力部
・出力電圧 :40 ~ 57VDC,120Amax
・バッテリ充電方式 :PWM 方式(定電圧充電/定電流充電)(均等充電)

3)外部強制充電回路
◯決められた時間に外部電源(AC200V)から強制的にバッテリに充電
・プログラムタイマによる充電(毎日)・プログラムタイマにより均等充電(月一回)
・外部電源容量 :AC200V 50/60Hz 5KVA
