パワーコンディショナ製作実習装置

KENTAC ７９５０

★太陽電池の系統連系技術を理解する
★DC/DCコンバータ作成の実験を行う
★PWM正弦波の発生プログラムを学習する
★PWM波形を正弦波にする技術を習得する

概要と学習項目

�@ CPU・パワー回路は１つですが、入出力は各部に有るので、DC/DC コンバータとDC/ACインバータ部の別々の実験が可能です。
当然ソフトウェア作成実習や各部の効率・波形観測等の実験が可能です。

�A 安全を考え、DC/DCコンバータ直流入力端子に直流電源を接続して 低い電圧・電流設定でプログラムチェックが行えます。

�B インバータ部は独立型正弦波インバータとして正弦波出力が可能です。

�C 安全な実習を考え、太陽光入力（DC入力）と制御電源入力を別にしました。
実験時にパワー部に直流電源を接続して低い電圧から徐々に上げる事に よって、低い電圧・電流設定でプログラムチェックが行えます。

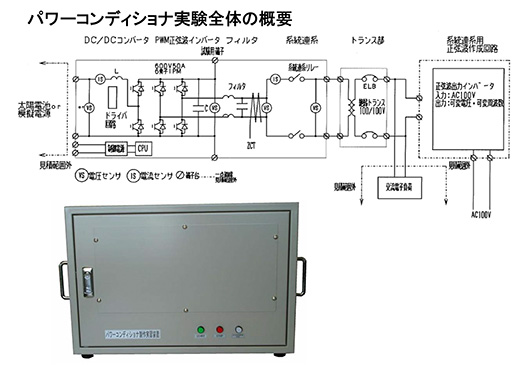

系統連系実習は安全を考え、下図に示すパワーコンディショナ全体図の 概要に示すように、電力ラインに直接接続しないでください。
本システムは 模擬電力系統の周波数及び電圧を可変出来ますから、ﾊﾟﾜｰｺﾝﾃﾞｨｼｮﾅの 保護機能の確認試験が行えます。ただしこのシステムは、逆潮流不可なので 、電力を吸収してくれる交流電子負荷装置と正弦波インバータが必要です。
