自動制御装置（PID制御・パソコン制御）

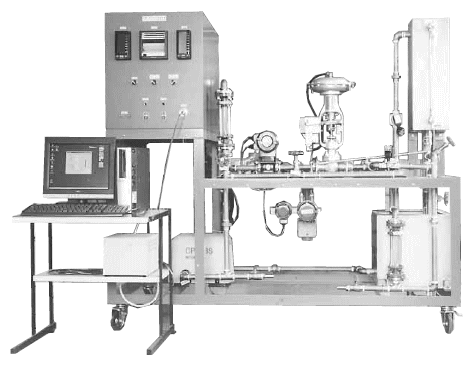

流量−液面制御実験装置

SPC−315

★流量−液面制御が１台で可能
★パーソナルコンピュータによる制御
★シングルループコントローラによる制御

特徴

◎流量制御実験装置（SPC-101）と同様の実験が出来ます。
◎液面制御実験装置（SPC-301）と同様の実験が出来ます。
◎流量と液面のカスケード制御が出来ます。
◎パーソナルコンピュータによる制御が出来ます。
　　　　　（必要な12ビットＡ／Ｄ、Ｄ／Ａボードが付属）
◎ＣＲＴにフロー図を表示し、計測ポイントや制御出力の 表示ができます

パーソナルコンピュータによる制御例

（1）ビジュアル・ベーシック（VB）にて作成したＰ（比例）Ｉ（積分）Ｄ（微分）制御プログラムが付属しています。
（2）このVBソフトウェアはフロッピーディスケットにてソースリストが提供されます。
　　　自動モードには
　　　　　PV（計測値）・SV（設定値）・MV（出力値）
　　　　　のバーグラフが表示されます。
　　　　　PID値及びSV値をCRT画面上で直接設定可能です。
　　　手動モードでは
　　　　　コントロールバルブのMV値を↑↓でコントロール出来ます。
（4）I／Oが公開されていますから、自分で作成すれば各種の言語でコントロール出来ます。
