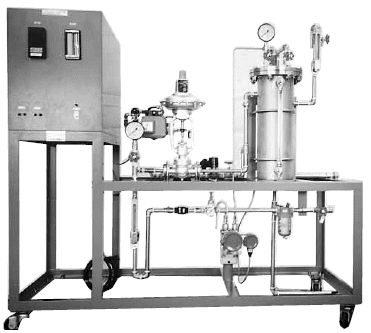

圧力制御実験装置
SPC－501
★排気ラインにフローメーターが付いている★外乱用電磁弁が付いている
★空気圧力制御のためコントロールスピードが非常に速い
エアーの入力と圧力測定槽の中間に空気式調節弁が設 置されている。
また圧力測定槽の吐出ラインには手動バ ルブとフローメータが設置されている。
吐出ラインの手 動バルブで吐出量を決定すると、エアーの入力ラインに ある空気式調節弁が開閉し、吐出量とバランスした制御 を行い、測定槽の圧力値を設定値に保つ制御を行う装置 である。
仕様
検出部：差圧伝送器（0～50KPa）調節計：シングルループコントローラ
記録計：１～５Ｖ入力、３ペン式（1台）
調節弁：空気式ダイヤフラム弁（20～100KPa）変換器付
エアーセット：コンプレッサ、減圧弁、逆止弁、圧力計
制御盤：防塵タイプ
電源：単相100Ｖ、1kVA、50／60Hz
寸法：1,800（W）×800（D）×1,500（H）
