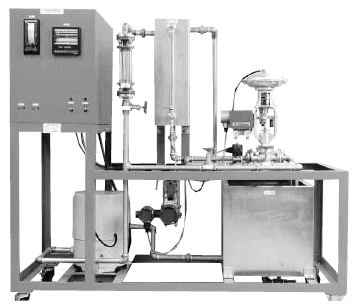

液面制御実験装置

SPC−301

★制御弁のラインにフローメーターが付いている。
　　　バルブの開度と流量の関係が理解できる。
★液面測定槽にガラスの指示計が付いている。
★外乱用電磁弁が付いている。

測定槽と揚水ポンプの中間に空気式調節弁が設置され、 この制御弁を開閉することにより、測定槽から流出する 液量をコントロールし、測定槽の水位を一定の水位に保 つ制御を行う実験装置である。
『時間の遅れ』や『液面が 目で見られる』点などを考慮すると、初心者に最適のＰ ＩＤ制御機器である。

仕様

検出部：差圧伝送器（0〜500mm）
調節計：シングルループコントローラ
記録計：１〜５Ｖ入力、３ペン式（1台）
調節弁：空気式ダイヤフラム弁（20〜100KPa）変換器付
揚水ポンプ：AC100Ｖ、150Ｗ、50／60Hz
制御盤：防塵タイプ
電源：ＡＣ100Ｖ、１kVA、50／60Hz
寸法：1,800（W）×800（D）×1,500（H）
