自動制御装置（PID制御・フィードバック制御）

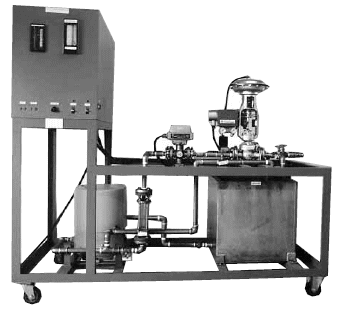

流量制御実験装置

SPC−101

★流量センサーに電磁流量計を使用している。
★流量に外乱を与えるために電磁弁が付いている。
★オプションでパソコン制御が出来る。
★オプションで液面制御実験装置とカスケード制御等が出来る。

流量の制御（コントロール）を行う装置で、流量の制御 にポンプの吐出ラインに設けられた空気式調節弁（ダイ ヤフラム式）を空気圧で開閉することにより、電磁流量 計を流れる水量が一定の値に保つ制御を行う。

仕様

検出部：電磁流量計
調節計：シングルループコントローラ
記録計：１〜５Ｖ入力、３ペン式（1台）
調節弁：空気式ダイヤフラム弁（20〜100KPa）変換器付
揚水ポンプ：1台、AC100Ｖ、150Ｗ、50／60Hz
制御盤：防塵タイプ
電源：ＡＣ100Ｖ、１kVA、50／60Hz
寸法：1,800（W）×800（D）×1,500（H）
