電源回路の実習教材

直流電源回路実習装置

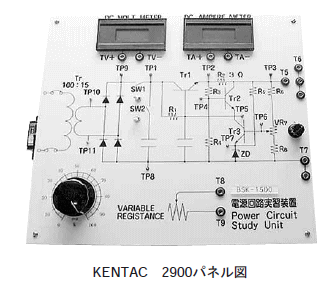

KENTAC 2900

過負荷保護回路付帰還増幅型定電圧電源回路実習装置

実習項目

交流の波形観測
全波整流回路の波形観測（平滑前）
全波整流（平滑後）の波形観測
過負荷保護回路の原理の学習
帰還増幅器定電圧回路の特性試験

仕様

出力電圧可変範囲：約ＤＣ7〜13Ｖ
最大出力電流：約ＤＣ1Ａ
デジタルＤＣ電圧計
　　　測定レンジ：±19.99Ｖ
　　　測定値の極性：自動判別
　　　サンプリングレート：約2.5回／秒
デジタルＤＣ電流計
　　　測定レンジ：±19.99Ａ
　　　測定値の極性　：自動判別
　　　サンプリングレート：約2.5回／秒
電源：ＡＣ100Ｖ　50／60Ｈz
トランス：一次側100V
　　　　　二次側16V，1A
整流・平滑回路：付き
トランジスタ：2ＳＤ633 1個
負荷抵抗器：約100W 0〜100Ω
寸法：約410×325×150ｍｍ
電源：ＡＣ100Ｖ±10％
