電子回路の学習に
title

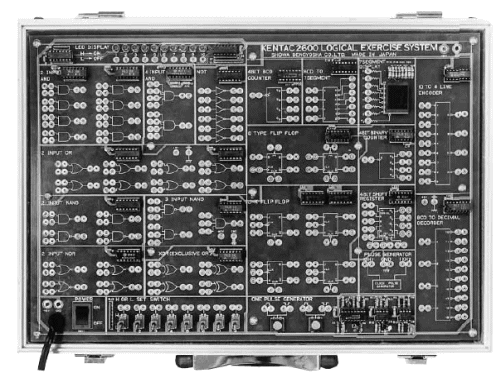

ロジック学習装置

KENTAC 2600

★ロジック回路の効果的な学習/H−L表示のLED付き
★入力SW・ワンパルス発生回路
・1OHz&1KHZパルス発生回路付き

特徴
(1)ロジック回路がコンパクトにまとめてありますから効果的な学習が出来ます。
(2)1台当たり少人数で学習しますから学習効果が高いです。
(3)入出力の端子とLED DISPLAYと接続する事によりHorLを目で確認できます。
(4)ロジック回路素子がパネル上に展開していますからわかりやすく学習できます。
(5)回路素子が多いので各種の組み合わせ学習が出来ます。
(6)信号発信器を内蔵していますから外部のジェネレータは必要ありません。
(7)収納に便利な様にアルミ製ボックスに組んであります。


仕様
(1)学習できるロジック回路
    AND,NOT,OR,NAND,NOR,
    EXCLUSIVE OR
    4 BIT BCD COUNTOR,BCD TO 7SEGMENT,
     TYPE FLIP FLOP, J-K FLIP FLOP,
    4 BIT BINARY COUNTER,
    4 BIT SHIFT REGISTER,
    10 TO 4 LINE ENCODER,
    BCD TO DECIMAL DECODER
(2)内部の入力スイッチ
    HorL SET SWITCH :8個
(3)表示回路
    LED DISPLAY :10個
    7 SEGMENT DISPLAY :1個
(4)内蔵信号
    1KHz方形波(0〜5Vp-p)
    10Hz方形波(〃 〃〃)
    リセットパルス(〃 〃〃)
    単発クロックパルス(パスル幅1ms4Vp-p)
(5)電源
    入力:AC100V±10% 50/60Hz
    内部電源:5V
(6) 形状寸法
    約370(W)×290(D)×100(H)



実習に使用できる素子の種類と数量
2入力 AND : 8個
4入力 AND :10個
NOT : 6個
2入力 OR :
2入力 NAND : 4個
3入力 NAND : 3個
2入力 NOR : 2個
X OR : 4個 :1回路
4ビットBCDカウンター: 1個
BCD TO 7SEG : 1個
7SEGMENT DISPLAY : 1個
DタイプFLIP FLOP : 2個
J-KタイプFLIP FLOP : 4個
4BIT BINARY COUNTER : 2個
8個 4BITシフトレジスタ: 4個
10 TO 4 BCD エンコーダ: 1個
BCD TO DECIMALデコーダ: 1個
HorLセットスイッチ: 8個
ワンパルス・ジェネレータ:1回路
LEDディスプレイ  : 10個


標準付属品
(1)1oピン接続ケーブル:40本
(2)取扱い説明書     : 1 冊
