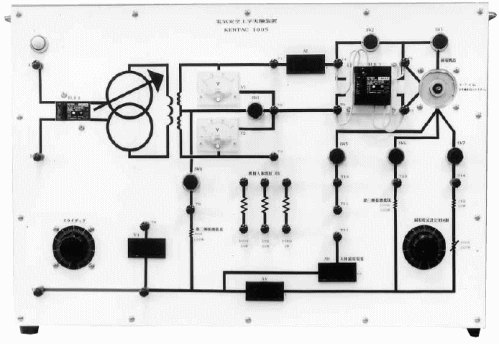

漏電遮断器実験装置

漏電遮断器実験装置

KENTAC 1005

学習の内容

（1）漏電遮断器（ELB）の『遮断電流』の計測実験
（2）漏電遮断器（ELB）の『遮断時間』の計測実験
（3）設地抵抗の学習…漏電事故時の『第2種接地工事』と『第3種接地工事』の電圧分担の関係。
（4）模擬人体抵抗が設置してありますから漏電時、人体に流れる電流が実験で確認できます。
（5）単相3線式回路の中性線断線時の事故原因の学習……
家庭内における単3中性線断線事故時に は、負荷アンバランスがひどいと、単相 3線式電路の電圧にアンバランスが生じ、 機器を破損する場合がある。

仕様

単相スライダック：入力　ＡＣ100Ｖ、3Ａ
出力　ＡＣ 0〜130Ｖ
単相トランス：入出力比　1：1
（最大300ＶＡ）2台
電子式ストップウォッチ：1台
試験用漏電遮断器：1台（警報接点付き）
模擬人体抵抗：500Ω、1ｋΩ、10ｋΩ各1台
模擬第2種接地抵抗：75Ω±10％（100Ｗ）、1台
模擬第3種接地抵抗：100Ω±10％（50Ｗ）、1台
被漏電機器：モーター、1台
交流電圧計：ＡＣ150Ｖ、2.5級、2台
照光式スイッチ：7個
寸法：約900（Ｗ）×600（Ｄ）×500（Ｈ）

付属品

接続ケーブル：21本（赤、白、青）
ランプ負荷装置：1台（100Ｗ白熱灯×6灯）
