32ビットRISCマイコン・SH2のソフトウェア開発の学習・PWM出力・インバータ
ステップモータ,DCサーボ等接続可能
高橋久先生著(電波新聞社発行)
◎上記本にCコンパイラ付・機械制御用各種関数及びモータ制
御用各種関数サンプル付
(詳しくはHPを参照ください)
◎コネクタはKENTAC800Zmk2、PCP−2等とピン配列の
同じコネクタが1個付いています。
◎当社のインバータ駆動部(KENTAC 3305IV及び3010〜
3012)と40芯コネクタでワンタッチで接続が出来ます。
◎内部10bit A/D×8chを持っています。
◎外部高速シリアル12bit D/A×4ch持っています。
◎3アーム分(6bit)のPWM出力が可能です。
◎入出力確認用ピンが多数設置してあります。
動作クロック :80MHz
内部A/D :10bit 8chをCN6に引き出し
内蔵ROM :512kB(フラッシュメモリ)
RAM :32kB
プログラム書き込み用ポート: RS−232C×1ポート
RENESAS製E10A接続用
特別付属品 :C言語によるモータ制御(仮称)
著者高橋久先生(電波出版社発行)
コンパイラ、デバッカ等(限定あり)
○付属サンプルソフト(予定)
1)システム関数1
2)時間待ち関数8
3)標準PIO関数7
4)PWM関数3
5)計数関数8
6)AD関数2
7)DA関数1
8)通信関数6
9)メイン関数1
10)信号発生関数(sin,cos等)
11)その他モータ制御オリジナルソフト
パラレルI/O :8ポート(40ピンコネクター×2)
CN4コネクター:KENTACシリーズに同じ
設定により2ポート入力,2ポート出力
CN1コネクタ:インバータ等に使用
START,STOP,RESET,PWM×6bit
CN7 :高速シリアルD/Aコンバータ
12bit×4ch
CN6 :内蔵A/Dコンバータ
10bit×8ch
CN5 :一般I/O×13bit
ボード寸法 :約170×140×35(mm)
全体寸法 :約
電源 :AC100V、内部電源 :DC5V
●ソフトウェアの開発環境
@CPUプログラム書き込み:CN2
単行本付属のC言語コンパイラをご使用ください。
通信方式はRS232Cです。
コンパイラ等の詳細についてはHPをご確認ください。
RS232Cケーブルはご用意下さい。
A本格的デバッカ等をご使用される方は RENESAS製開発ツールHEW,E10A
イエローソフト YCSH
等をご使用ください

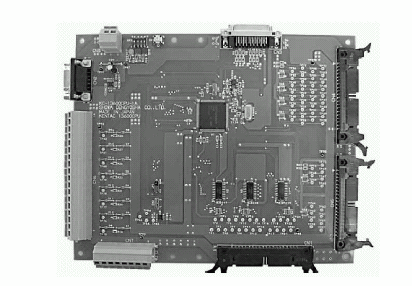

新32ビットワンボードマイコン
KENTAC 13600CPU
コネクタは従来のKENTAC製品互換ステップモータ,DCサーボ等接続可能
特徴
◎単行本『C言語によるモータ制御(仮称)』が付属高橋久先生著(電波新聞社発行)
◎上記本にCコンパイラ付・機械制御用各種関数及びモータ制
御用各種関数サンプル付
(詳しくはHPを参照ください)
◎コネクタはKENTAC800Zmk2、PCP−2等とピン配列の
同じコネクタが1個付いています。
◎当社のインバータ駆動部(KENTAC 3305IV及び3010〜
3012)と40芯コネクタでワンタッチで接続が出来ます。
◎内部10bit A/D×8chを持っています。
◎外部高速シリアル12bit D/A×4ch持っています。
◎3アーム分(6bit)のPWM出力が可能です。
◎入出力確認用ピンが多数設置してあります。

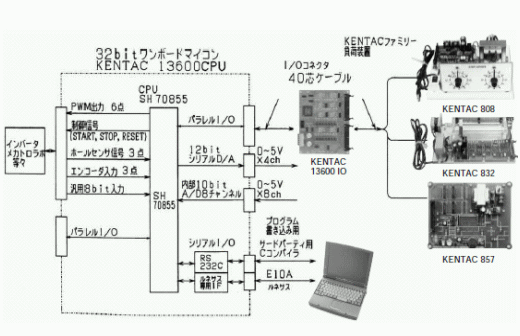

システムの仕様
CPU :SH7085(SH2)(RENESAS製)動作クロック :80MHz
内部A/D :10bit 8chをCN6に引き出し
内蔵ROM :512kB(フラッシュメモリ)
RAM :32kB
プログラム書き込み用ポート: RS−232C×1ポート
RENESAS製E10A接続用
特別付属品 :C言語によるモータ制御(仮称)
著者高橋久先生(電波出版社発行)
コンパイラ、デバッカ等(限定あり)
○付属サンプルソフト(予定)
1)システム関数1
2)時間待ち関数8
3)標準PIO関数7
4)PWM関数3
5)計数関数8
6)AD関数2
7)DA関数1
8)通信関数6
9)メイン関数1
10)信号発生関数(sin,cos等)
11)その他モータ制御オリジナルソフト
パラレルI/O :8ポート(40ピンコネクター×2)
CN4コネクター:KENTACシリーズに同じ
設定により2ポート入力,2ポート出力
CN1コネクタ:インバータ等に使用
START,STOP,RESET,PWM×6bit
CN7 :高速シリアルD/Aコンバータ
12bit×4ch
CN6 :内蔵A/Dコンバータ
10bit×8ch
CN5 :一般I/O×13bit
ボード寸法 :約170×140×35(mm)
全体寸法 :約
電源 :AC100V、内部電源 :DC5V
●ソフトウェアの開発環境
@CPUプログラム書き込み:CN2
単行本付属のC言語コンパイラをご使用ください。
通信方式はRS232Cです。
コンパイラ等の詳細についてはHPをご確認ください。
RS232Cケーブルはご用意下さい。
A本格的デバッカ等をご使用される方は RENESAS製開発ツールHEW,E10A
イエローソフト YCSH
等をご使用ください
