組立パソコン販売・コンピュータ教育機器製造販売・工業計器・電気計装工事設計施工 株式会社昭和電業社 メカトロラボ-V




DCサーボモータ学習ユニット

KENTAC 832

実験実習項目
(1)サーボ増幅器の原理
(2)サーボモータの速度の制御
(3)サーボモータの位置決め制御
(4)各種コンピュータ言語の学習



特徴
(1)アナログ方式
PWM方式のサーボ増幅器の学習が出来ます。
(2)サーボ増幅器
偏差カウンター基板各所に波形観測ピンが立っています。

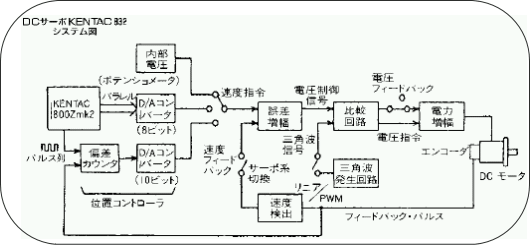

(3)サーボモータの速度指令方式に3通りの方式があります。
● マイコンからD/Aコンバータを通しての速度指令
● 内部ボリュームの電圧変化による速度指令
● 偏差カウンタからD/Aコンバータを通しての速度 指令
(4)位置決め制御は2通りの方法で制御できます。
● 偏差カウンタをマイコンのソフトウェアによって作 成する方法
 ソフトウェアの非常に良い学習になる
● 本装置内に装備されている偏差カウンタを使用する方法
  市販のサーボモータはこの方法を使用した制御が多い。

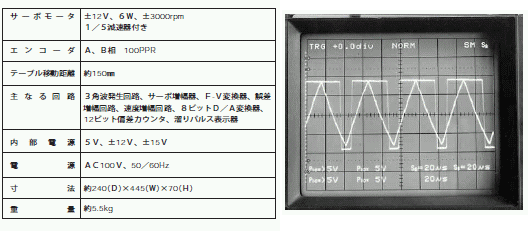

仕様
