インバータ用CPUボード

KENTAC 13500

特徴
○SH2の中でも多く使用されているSH7047(SH2)
 CPUが使用されています。
○A/D,D/Aが用意されています。
○ 当社製インバータK E N T A C 3 3 0 5 I V 及び
 KENTAC3010〜3012等と40芯ケーブルで
 ワンタッチで接続可能です。
○シリアルにRS232Cが標準装備されています。
○ブラシレスDCモータ駆動例が提供されます。

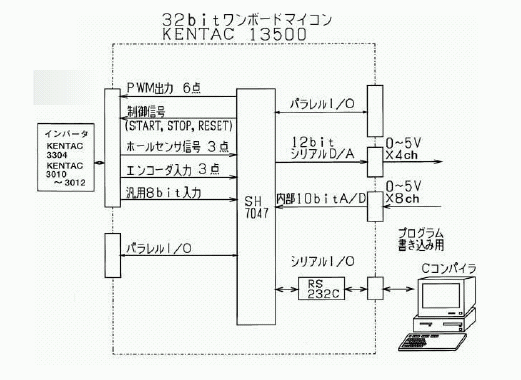

システムの仕様

CPU  :SH7047(SH2)
       49.152MHz
A/D  :内部10bit8ch
D/A  :12bitシリアルD/A 4ch
書き込み :RS232C
シリアル :CAN
メモリ  :EEPROM256kB
       RAM12kB
インバータ制御用コネクタ
       :PWM出力6bit
       制御信号
       ホールセンサ入力 3点
       エンコーダ入力  3点
