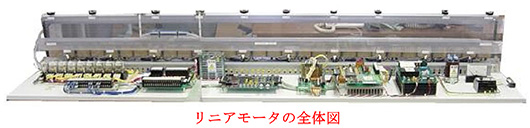

インダクション型リニヤーモータ実習装置

KENTAC LM-A

特長

◎３相インバータ及び３相信号発生器を装備していますから シーケンサから速度制御が出来ます。
◎電源がＡＣ１００Ｖと低圧ですから安全です
◎インバータ及び３相信号発生器が付いていますから、 周波数・電圧制御が出来ます。

学習項目

◎リニヤーモータの駆動原理学習
◎リニヤーモータの速度制御学習
◎リニヤーモータの駆動制御学習
◎シーケンサ（ＰＬＣ）制御による駆動・停止等の制御学習

ハードウェアの仕様

◎インバータ
　駆動用半導体：ＩＧＢＴ １個　 　出力周波数：約０Ｈｚ〜１８０Ｈｚ
　出力電圧：約０Ｖ〜１００Ｖ

◎３相信号発生器（ＰＷＭ）
　出力：３相ＰＷＭ正弦波
　出力周波数：約０Ｈｚ〜１８０Ｈｚ　設定８ビットパラレル（２５６段階以内）
　出力電圧の設定：インバータを０Ｖ〜１００％出力で設定。設定精度８ビットパラレル（２５６段階以内）
　コントローラ：シーケンサ（サンプルプログラム付き）　 （コントローラは付属しません）
　
◎電源：ＡＣ１００Ｖ
◎駆動用コイル及び磁束用コア
　コイル数：３相巻き線・５組合計１５個
　磁束用コア：Ｅ型珪素鋼板

◎浮上用マグネット：１式

◎本体フレーム及び走行レール
　材料：押出アルミ型鋼及びLアングル
　長さ：約１５００ｍｍ以上

◎検出センサ：透過形光電センサ

◎走行体：アルミ材質

◎ベース：エンビ

◎寸法：約1800(W)×600(D)×300(H)
