太陽風力発電学習システム
title

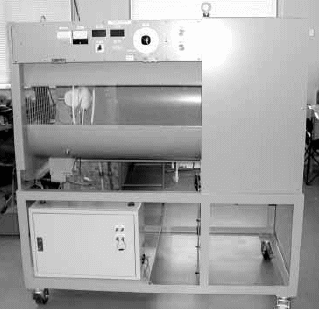

屋内風力発電実験装置

KENTAC 6901

学習内容
◯風力発電の原理
◯風力発電機の波形観測
◯風速−発電特性試験
◯風力発電機の負荷特性試験
◯充電特性試験

屋内風力発電実験装置の仕様
ファン
   電源・容量
   ファン直径

3φ、3W、200V、0.75kw
約450mm
インバータ
   電源・容量
   制御入力

3φ、3W、200V、0.75kw
1ボリュームによる回転数制御
負荷抵抗 スライド式抵抗器
各種指示計 発電電圧・電流・風速・回転計等
風速計検出
   出力信号
風杯−発電機方式、2〜50m/s
電圧信号
充電器 アナログ方式
蓄電池
   容量
小型シール鉛蓄電池
12V40Ah
回転検出方式 光反射型
回転指示計 デジタル方式(rpm表示)

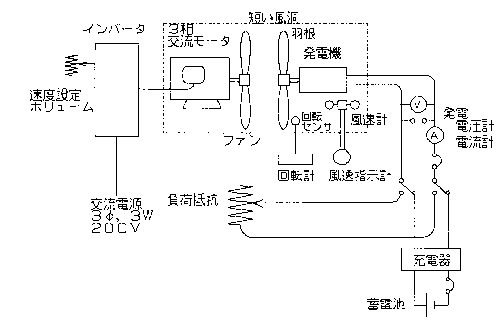

システム図
