太陽電池と風力発電のハイブリットシステム
★風力発電の交流発電実用化システムの学習 ─系統連系システムの運転と維持─
★自然エネルギー(太陽&風力)発電のデータの収集と集計
★自然エネルギーデータの収集と分析の学習
─設置地方の日射量・温度・風速等の収集とグラフの作成─
2.5kW系統連系用
風力発電装置
■ ダウンウィンド方式 ■
標準出力:2.5kW
標準風速:12m/s
羽根直径:3.5m 3枚羽根
定格回転数:300rpm
マストの高さ:6.5m
ノイズデータ:60db/(20m/s)
佐賀県立多久高等学校様 風力発電設置例
ハイブリッドシステム発電状況表示パネル仕様
1kW系統連系用 風力発電装置
■ アップウィンド方式 ■
標準出力:1kW
標準風速:10.5m/s
羽根直径:3.0m 3枚羽根
マストの高さ:約5m
沖縄教育センター様 風力発電設置例
日射量/風向/風速/外気温/パネル表面温度/風力発電電圧・電流/ インバータ出力電圧・電流/発電電力/実験室使用電力/電力会社から の買電力
■計測表示方法
デジタル値:1回/約2秒 グラフ表示:5分毎の数値データをグラフ化
■計測データの保存
5分毎に数値データとしてHDDに格納(1日単位を数値データとして1ファイル に保存)
■計測回路の仕様(予算により増減可能)
パーソナルコンピュータ11台(計測用1台+学生用10台)LAN設備
静岡県吉原工業高等学校様 太陽電池設置例
■ 4kW太陽電池発電装置 ■
出力:4.22kW
太陽電池:単結晶太陽電池
モジュール:88W×48枚
設置面積:約40u
インバータ:4kW
系統連系用:インバータ1台
日射計
外気温
表面温度設置
↑の画像をクリックすると拡大図がご覧いただけます。
■ インバータ盤の仕様及び設置例 盤内設備品〈自立盤タイプ1〜3面〉■
■太陽&風力発電用インバータ
■各発電電圧・電流指示計
■出力電力・電流指示計
■インバータ出力電力量計
■計測インターフェイス機器
(各発電機の電圧・電流・電力・日射量・パネル温度・風向・風速等)
■保安機器(ELB・NFB等)
鹿児島県立鹿児島工業高等学校様 設置例
6.5kw ハイブリッドシステム
KENTAC 6696
★太陽電池の交流発電実用化システムの学習 ─系統連系システムの運転と維持─★風力発電の交流発電実用化システムの学習 ─系統連系システムの運転と維持─
★自然エネルギー(太陽&風力)発電のデータの収集と集計
★自然エネルギーデータの収集と分析の学習
─設置地方の日射量・温度・風速等の収集とグラフの作成─
風力発電装置の仕様及び設置例(0.6kW程度から設置可能)
2.5kW系統連系用
風力発電装置
■ ダウンウィンド方式 ■
標準出力:2.5kW
標準風速:12m/s
羽根直径:3.5m 3枚羽根
定格回転数:300rpm
マストの高さ:6.5m
ノイズデータ:60db/(20m/s)

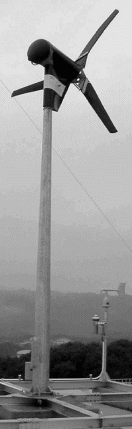

佐賀県立多久高等学校様 風力発電設置例

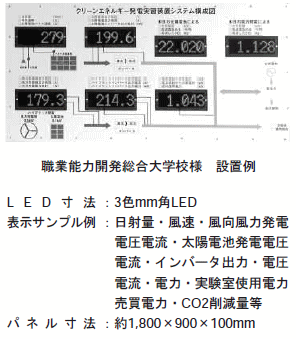

ハイブリッドシステム発電状況表示パネル仕様
1kW系統連系用 風力発電装置
■ アップウィンド方式 ■
標準出力:1kW
標準風速:10.5m/s
羽根直径:3.0m 3枚羽根
マストの高さ:約5m
沖縄教育センター様 風力発電設置例
パーソナルコンピュータによる計測システム
■計測表示する項目日射量/風向/風速/外気温/パネル表面温度/風力発電電圧・電流/ インバータ出力電圧・電流/発電電力/実験室使用電力/電力会社から の買電力
■計測表示方法
デジタル値:1回/約2秒 グラフ表示:5分毎の数値データをグラフ化
■計測データの保存
5分毎に数値データとしてHDDに格納(1日単位を数値データとして1ファイル に保存)
■計測回路の仕様(予算により増減可能)
パーソナルコンピュータ11台(計測用1台+学生用10台)LAN設備
4kW太陽電池発電装置の仕様設置例(1kW程度から設置可能)

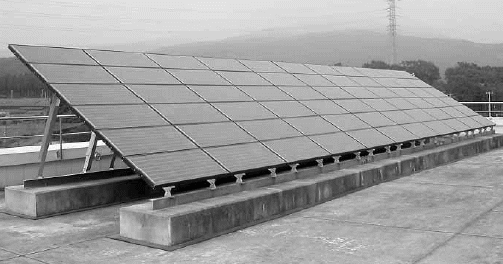

静岡県吉原工業高等学校様 太陽電池設置例
■ 4kW太陽電池発電装置 ■
出力:4.22kW
太陽電池:単結晶太陽電池
モジュール:88W×48枚
設置面積:約40u
インバータ:4kW
系統連系用:インバータ1台
日射計
外気温
表面温度設置

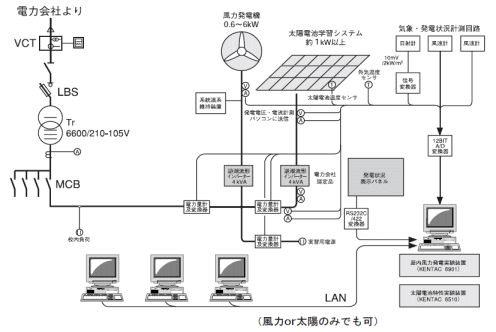

クリーンエネルギー実用化学習システム例(ハイブリッドシステム)
↑の画像をクリックすると拡大図がご覧いただけます。
■ インバータ盤の仕様及び設置例 盤内設備品〈自立盤タイプ1〜3面〉■
■太陽&風力発電用インバータ
■各発電電圧・電流指示計
■出力電力・電流指示計
■インバータ出力電力量計
■計測インターフェイス機器
(各発電機の電圧・電流・電力・日射量・パネル温度・風向・風速等)
■保安機器(ELB・NFB等)
鹿児島県立鹿児島工業高等学校様 設置例
