IT時代の卓上型MG実験装置(電検認定用にいかがですか)

◆特  徴(各種モータ・各種発電機の組み合わせが可能)
◯各種モータの組み合せが可能です(下記の製作可能なM-G参照)。
◯インバータ・PWMジェネレータ・DC可変電源・ブラシレスDCモータコントローラ等が用意されています。
◯小型軽量で持ち運びや格納に便利です。
◯オプションでパソコン制御や計測が可能です。
◯パソコンによるモータ制御プログラム製作演習が可能(オプションが必要です)。

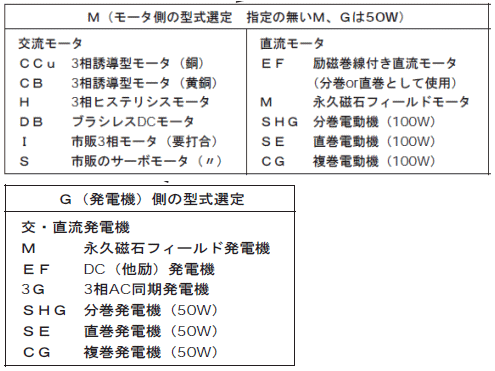

◆製作可能なMG《MGのM側(モータ側)及びG(発電機側)は以下の機種から選択出来ます》
型式の選択(価格表に無い製品についてはお問い合わせ下さい)

KENTAC 2202MG−(モータ形式)−(発電機形式)

title


インバータ装備 デジタル回転計装備
title

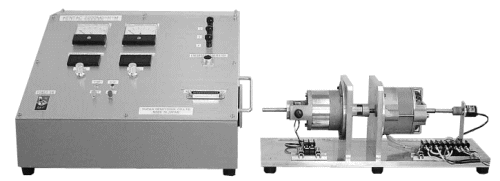

3相誘導モーター永久磁石フィールド発電機

KENTAC 2202MG−CCu−M

title
本装置の学習項目
◎誘導モータの無負荷時の特性試験が出来ます。
◎誘導モータの負荷時の特性試験が出来ます。
◎誘導モータのインバータ運転が可能です。
◎直流DC発電機の無負荷及び負荷特性試験が出来ます。

提案MGシステムの仕様
1)3相誘導モータ(かご形ロータ、4極分散巻ステータ)
出  力:約50W
極  数:4極分散巻

2)直流発電機
励磁方式:永久磁石フィールド
出  力:約50W

3)電源部仕様
直流電源部:出力 約DC5〜70V、約0〜5A
スイッチング方式(AC電源と絶縁)
インバータ部:6素子IPM使用

4)エンコーダ:出力パルス:60ppr(A相)

5)その他の付属品
出力電圧計:0〜100V(可動鉄片型)
デジタル出力周波数計、回転計

6)電   源:AC100V、50/60Hz

7)モータ架台寸法:約400×200×200(mm)
材質 硬質アルミ

8)インバータ部寸法:約470×450×270(mm)



IT時代の卓上MG実験装置(各種MGが製作可能)
title

ブラシレスDCモーター永久磁石フィールド発電機

KENTAC 2202MG−DB−M


ブラシレスDCモータはデジタル家電の主役です。

家電用モータのほとんどがブラシレスDCモータに変わってきているのをご存知でしょうか。
ブラシレスDCモータと言うと、一昔前までパソコンのハードデスク用モータ、フロッピーディスクモータ等が主力でした。
最近ではマイコン、IGBT等の発達のお陰でACサーボモ ータは言うには及ばず『冷蔵庫』『洗濯機』『エアコン』 等ブラシレスDCモータに変わってきています。
しかし学校教育ではブラシレスDCモータの特性や原理 はほとんど学習されていません。
本実験装置は、主要部品としてブラシレスDCモータ (4極永久磁石ロータ、集中巻線ステータ、ホールセンサ、 4極円形磁石)永久磁石フィールドDC発電機、インバー タ、直流電圧可変電源等より構成されている。

本装置の学習項目
◎ブラシレスDCモータの無負荷時の特性試験が出来ます。
◎ブラシレスDCモータの負荷時の特性試験が出来ます。
◎永久磁石フィールド直流発電機の無負荷特性試験が出来ます。
◎永久磁石フィールド直流発電機の負荷特性試験が出来ます。

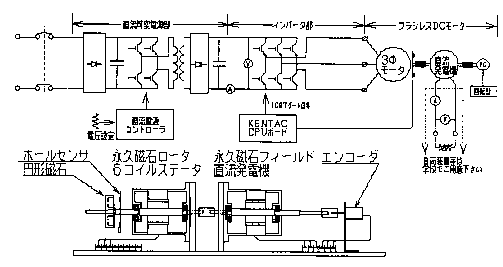

KENTAC 2202 MG−DB−Mの全体図
title
title

提案MGシステムの仕様
1)モータ(4極永久磁石ロータ、6コイル集中巻ステータ)
出  力:約50W
極  数:6極集中巻
センサー:ホール素子×3個、
ロータ位置確認用4極円形磁石

2)直流発電機
励磁方式:永久磁石フィールド
出  力:50W

3)ブラシレスDCモータドラーバー
直流電源部:出力 約DC5〜70V、約0〜5A
スイッチング方式(AC電源と絶縁)
インバータ部:6素子IPM使用

4)エンコーダー 出力パルス:60ppr
5)その他の付属品
出力電圧計:0〜100V(可動鉄片型)
出力電流計:0〜5A(可動鉄片型)
デジタル出力周波数計、回転計

6)電源:AC100V、50/60Hz

7)モータ架台寸法:約400×200×200(mm)
材質 硬質アルミ

8)インバータ部寸法:約470×450×270(mm)

9)電源部寸法:約290×240×340(mm)



IT時代の卓上型MG実験装置(電検認定用にいかがですか)
title

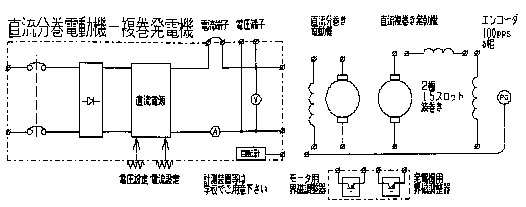

直流分巻モーター直流複巻発電機

KENTAC 2202MG−SHG−CG

デジタル式界磁調整器付
デジタル式回転計付

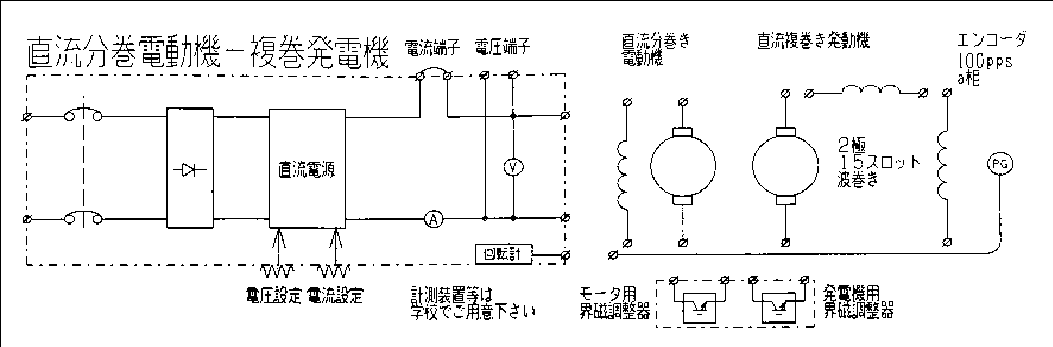

↑の画像をクリックすると拡大図がご覧になれます。

本装置の学習項目
◎直流分巻モータの無負荷時の電圧一回転数特性試験が出 来ます。
◎直流分巻モータの負荷特性試験が出来ます。
◎直流複巻発電機の各種特性試験が出来ます。



提案MGシステムの仕様
1)直流分巻モータ
出  力:約100W、極数:2極集中巻

2)直流複巻発電機 出  力:約100W、極数:2極集中巻

3)エンコーダー出力パルス:60ppr

4)電源BOX
DC電源:約5〜70V,0〜5A
電圧・電流設定用ボリューム付
デジタル回転計付き

5)デジタル式界磁調整器:2台
分巻モータ用
複巻発電機用

6)電源部BOX寸法:約470×450×270(mm)
材質 本体−鉄製、
アルミパネル製

7)界磁調整器用BOX :材質 アルミ製

8)モータ架台寸法:約700×245×45(mm)
材質 鉄製・メッキ



IT時代の卓上型MG実験装置(同期機・誘導機・直流機)
title

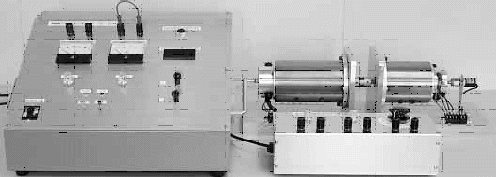

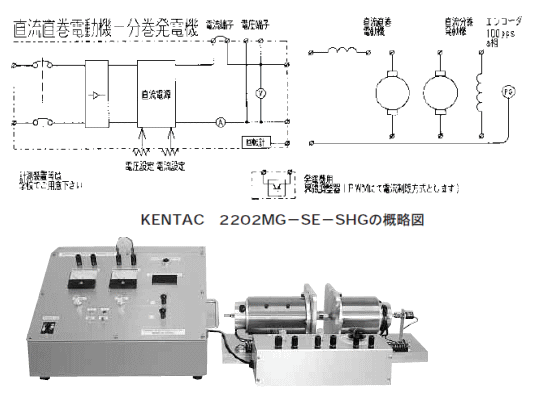

直流直巻モーター直流分巻発電機

KENTAC 2202MG−SE−SHG



本装置の学習項目
◎直流直巻モータの無負荷時の電圧―回転数特性試験が出来ます。
◎直流直巻モータの負荷特性試験が出来ます。
◎直流分巻発電機の無負荷特性試験が出来ます。
◎直流分巻発電機の負荷特性試験が出来ます。

提案MGシステムの仕様
1)直流直巻モータ
出  力:約100W
極  数:2極集中巻

2)直流分巻発電機
出  力:約100W
極  数:2極集中巻

3)エンコーダー出力パルス:60ppr

4)DC電源:約0〜70V,5A
電圧・電流設定用ボリューム付
デジタル回転計付き

5)電源BOX寸法:約470×450×270(mm)

6)モータ架台寸法:約700×245×45(mm)
材質 鉄製・メッキ




title

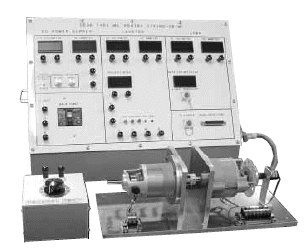

パソコン計測ブラシレスDCモーター永久磁石フィールド発電機

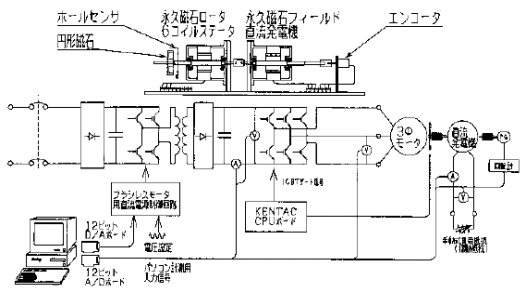

KENTAC 2202MG−DB−M−PC

本装置の学習項目
◎ブラシレスDCモータの無負荷時の電圧−回転数特性試験が出来ます。
◎ブラシレスDCモータの負荷特性試験が出来ます。
◎DC発電機の無負荷特性試験が出来ます。
◎DC発電機の負荷特性試験が出来ます。

提案MGシステムの仕様

1)モータ(4極永久磁石ロータ、6集中巻ステータ)
出  力:約50W
極  数:6極集中巻
センサー:ホール素子×3個、ロータ位置確認用4極円形磁石

2)直流発電機
励磁方式:永久磁石フィールド
出  力:50W

3)ブラシレスDCモータドライバー(コントローラ付き)
直流電源部:出力 約DC5〜70V
約0〜5A(AC電源と絶縁)
インバーター部:6素子IPM使用

4)エンコーダ出力パルス:60ppr

5)直流電源部:デジタル電圧計、電流計
コントロール部:交流電圧計、電流計、周波数計
発電部:直流電圧計、電流計、回転計

6)電  源:AC100V,50/60HZ

7)モータ架台寸法:約400×200×12(mm)
材質 硬質アルミ

8)インバータ部寸法:約470×450×270(mm)
