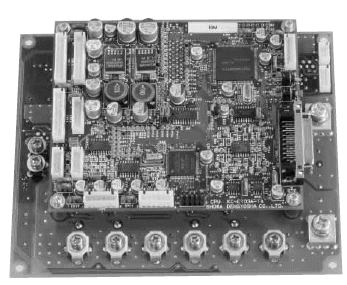

車椅子・台車・ロボット2軸制御用 ホールセンサ付BLDC用ドライバー
24V,50A MOSFET使用(6素子)
KC-C1036-1A
CPU SH 7085(SH2)
入力電源+24V
内部制御電源5V,15Vを内部で作成
信号確認用pin
CPLD 1個登載
○インバータ基板形式:
KC-C1036-2A
FET 6個×2台分 合計12個
(最大電圧55V,最大電流50A,低抵抗)
FETドライバIR2133S
電流センサCQ-130E
(U,V相)2台分合計4個
○制御方式:
1軸に対しCPUより1bitのPWM出力
CPLDにてU,V,W3相に分配
3相出力(U,V,W)×2台分
ホールセンサ入力(U,V,W信号)2台分
○カウンター入力:
ホールセンサ入力
○ヒートシンク:
約160×200×40mm
○シリアル通信:
RS232C
○簡単なサンプルプログラム提供します。
(内容:KENTAC 3310サンプルプログラムに準ずる)
2軸制御インバータ
KENTAC 3036
CPU 7085(SH2)、2軸制御(CPLD使用)24V,50A MOSFET使用(6素子)
インバータ・CPU基板の仕様
○CPU基板形式:KC-C1036-1A
CPU SH 7085(SH2)
入力電源+24V
内部制御電源5V,15Vを内部で作成
信号確認用pin
CPLD 1個登載
○インバータ基板形式:
KC-C1036-2A
FET 6個×2台分 合計12個
(最大電圧55V,最大電流50A,低抵抗)
FETドライバIR2133S
電流センサCQ-130E
(U,V相)2台分合計4個
○制御方式:
1軸に対しCPUより1bitのPWM出力
CPLDにてU,V,W3相に分配
3相出力(U,V,W)×2台分
ホールセンサ入力(U,V,W信号)2台分
○カウンター入力:
ホールセンサ入力
○ヒートシンク:
約160×200×40mm
○シリアル通信:
RS232C
○簡単なサンプルプログラム提供します。
(内容:KENTAC 3310サンプルプログラムに準ずる)
