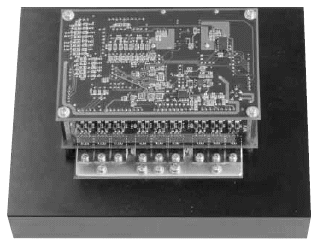

大型台車・ロボット1軸制御用 エンコーダ・ホールセンサ付BLDC用ドライバー
○CPU基板形式:
KC-C1040-1A
CPU SH 7047(SH2)
入力電源+12V
内部制御電源5Vを内部で作成
信号確認用pin
○インバータ基板形式:
KC-C1040-2A
FET 1アーム3個パラレル合計18個
(最大電圧200V,最大電流150A,低抵抗)
FETドライバIR2133
電流センサHA IS 50-P(LEM)
(U,V相)合計2個
最大計測電流150A
○制御方式:
CPUより6bitのPWM出力
3相出力(U,V,W)×1台分
○カウンター入力 :
エンコーダorホールセンサ入力
○ヒートシンク :
約160×200×40mm
○シリアル通信 :
CANハードウェア、RS232C装備
○簡単なサンプルプログラム提供します。
(内容:KENTAC 3310サンプルプログラムに準ずる)
大電流用インバータ
KENTAC 3040
インバータ・CPU基板の仕様
○CPU基板形式:
KC-C1040-1A
CPU SH 7047(SH2)
入力電源+12V
内部制御電源5Vを内部で作成
信号確認用pin
○インバータ基板形式:
KC-C1040-2A
FET 1アーム3個パラレル合計18個
(最大電圧200V,最大電流150A,低抵抗)
FETドライバIR2133
電流センサHA IS 50-P(LEM)
(U,V相)合計2個
最大計測電流150A
○制御方式:
CPUより6bitのPWM出力
3相出力(U,V,W)×1台分
○カウンター入力 :
エンコーダorホールセンサ入力
○ヒートシンク :
約160×200×40mm
○シリアル通信 :
CANハードウェア、RS232C装備
○簡単なサンプルプログラム提供します。
(内容:KENTAC 3310サンプルプログラムに準ずる)
