誘導発電機実験装置

ＫＥＮＴＡＣ ６９０５

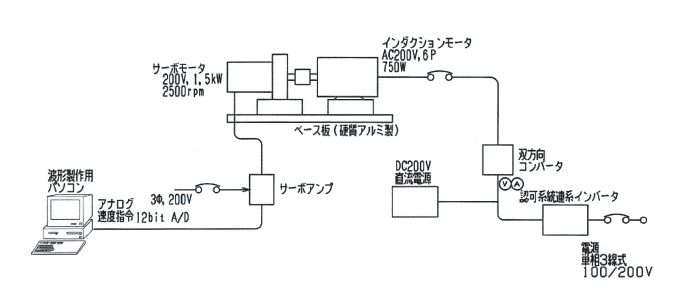

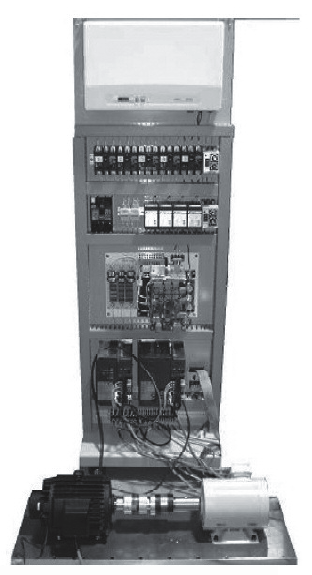

大型風力発電機に使用されている誘導発電機の実験装置です。
駆動側はＡＣサーボモータ、発電機側は２００Ｖ， ６Ｐ，７５０Ｗの誘導機です

仕様

◎ＡＣサーボモータ
定格出力　　　　　１．５ｋＷ
定格トルク　　　　 ７．１６Ｎｍ
定格回転数　　　　２０００ｒｐｍ
フィードバックエンコーダ付き
◎サーボアンプ
主電源　　　　　　３φ，２００Ｖ，５０／６０Ｈｚ
制御方式　　　　　ＩＧＢＴ　ＰＷＭ方式
◎誘導発電機
モータとしての定格
２００Ｖ，５０／６０Ｈｚ，６Ｐ
０．７５ｋＷ
全負荷電流　４．０９／３．７２Ａ（２００Ｖ時）
同期速度　　５０Ｈｚ時　１０００ｒｐｍ
６０Ｈｚ時　１２００ｒｐｍ
この速度以上で発電
◎双方向コンバータ
ＫＥＮＴＡＣ ３０45を使用
使用ＩＰＭ　６００Ｖ，５０Ａ
交流側出力
制御方式　　ＰＷＭ方式
出力周波数　５０／６０Ｈｚ切り替え
◎負荷　系統連系インバータ
発電した電力は系統連係インバータを通し、電力会社の系統に戻されます。
◎サーボモータの速度指令
ボリュームにより指示
◎安全機能
双方向コンバータ出力高でシステムストップ
過電圧でＡＣサーボモータ停止
◎電源　サーボモータ電源　３相２００Ｖ，１．５ｋＷ
単相３線式　１００／２００Ｖ，５０／６０Ｈｚ
誘導発電機の発電電力が流れ込みます。
