受注生産品例

1DCCTor ワンシャント制御用インバータ

インバータの仕様

�@インバータ用ＣＰＵ基板の仕様
◎ＣＰＵ ：ＳＨ２ ７０８５
ＫＥＮＴＡＣ１３６１０
ＫＥＮＴＡＣ１３６２０
◎通信機能：ＲＳ２３２Ｃ×１ポート
シリアルＩ／Ｏ（書き込み用）
◎ＰＷＭ出力：６ｂｉｔ
�Aドライバー部
◎ドライバー：超高速ＩＰＭ
ＩＲＡＭＳ１０ＵＰ６０Ａ−２
MAX ６００Ｖ／１０Ａ

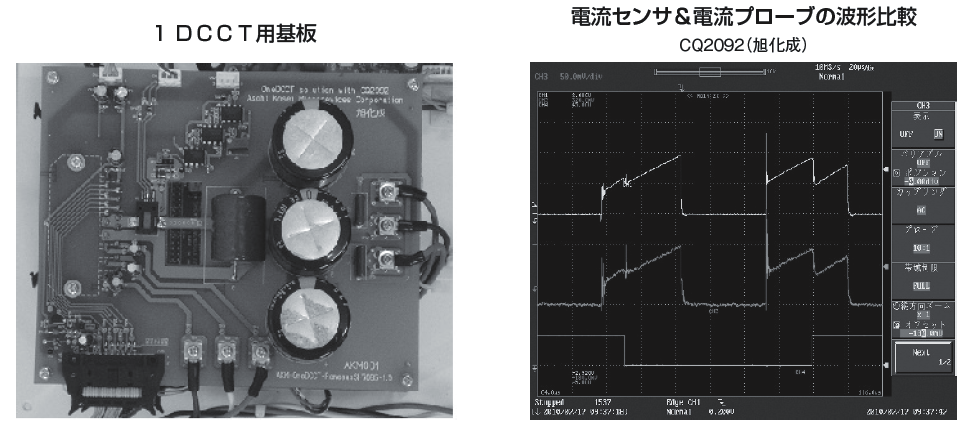

◎電流センサ：１ＤＣＣＴ用センサ
ＣＱ２０９２（旭化成）
ｏｒワンシャント用抵抗
電流プローブ差し込み用穴付き
ＨＩＯＫＩのクランプオンプローブ用穴付き
