直流直巻モーター直流分巻発電機

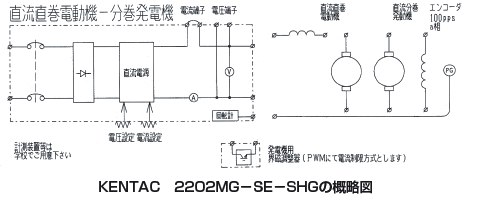

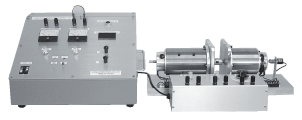

KENTAC 2202MG−SE−SHG

本装置の学習項目

◎直流直巻モータの無負荷時の電圧―回転数特性試験が出来ます。
◎直流直巻モータの負荷特性試験が出来ます。
◎直流分巻発電機の無負荷特性試験が出来ます。
◎直流分巻発電機の負荷特性試験が出来ます。

１）直流直巻モータ
出　　力：約100W
極　　数：2極集中巻
２）直流分巻発電機
出　　力：約50W
極　　数：2極集中巻
３）エンコーダ出力パルス：60ppr４）DC電源：約0〜70V,5A
電圧・電流設定用ボリューム付
デジタル回転計付き
５）電源BOX寸法：約470×450×270（mm）
６）モータ架台寸法：約700×245×45（mm）
材質　鉄製・メッキ
