単相100V、正弦波&PWM インバータユニット
出力電圧のフィードバック回路付き 付属負荷装置
(単相コンデンサー始動モータ・電灯・蛍光灯)
正弦波/PWM切替スイッチ付き
◎可搬型であるから収納に便利
◎手動ボリュームで周波数及び出力電圧を設定可能
◎I/Oボード付きパーソナルコンピュータから周波数及び 出力電圧が設定可能
◎周波数変化時における正弦波形の変化
◎周波数変化に対する単相モータの回転数変化
◎電灯負荷・蛍光灯負荷等に対するインバータ運転の影響
形 式:KENTAC 3304
パワーデバイス:IGBTモジュール
回生回路:付き(過電圧検出・回生抵抗60Ω)
出 力:正弦波用フィルタ付き
PWM/正弦波出力切替スイッチ付き
◎PWMジェネレータ
形 式:KENTAC 3308
3角波発生回路:1回路
正弦波発生回路:ROM +8bit D/Aコンバータ
PWM発生回路:6bit (U/V/W相)
周波数設定範囲:5Hz〜180Hz
出力電圧設定範囲:入力電圧に対し0%〜100%
◎計測器
周波数計:デジタル式
出力電圧計:デジタル式
出力電流計:デジタル式

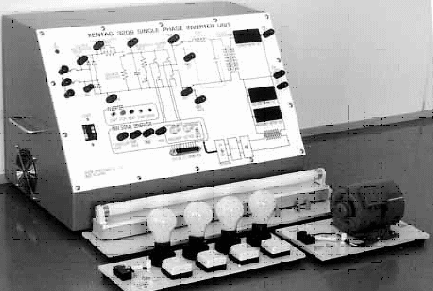

◎付属品:単相コンデンサ始動モータ1台
100W電球4個、20W蛍光灯1灯
◎電 源:AC100V、50/60Hz、漏電遮断器付
◎寸 法:約630(W)×400(D)×460(H)

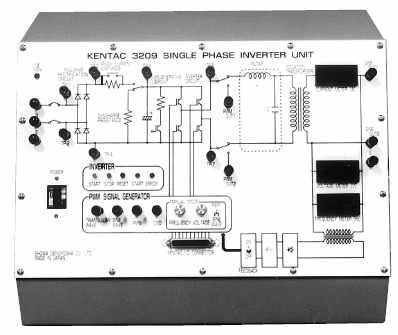

単相正弦波インバータユニット
KENTAC 3209
★可変周波数&可変電圧(VVVFの学習)出力電圧のフィードバック回路付き 付属負荷装置
(単相コンデンサー始動モータ・電灯・蛍光灯)
KENTAC 3209の特徴
◎PWM疑似正弦波インバータとしても使用可能正弦波/PWM切替スイッチ付き
◎可搬型であるから収納に便利
◎手動ボリュームで周波数及び出力電圧を設定可能
◎I/Oボード付きパーソナルコンピュータから周波数及び 出力電圧が設定可能
KENTAC 3209の実験項目
◎インバータ機器の各部に於ける波形観測◎周波数変化時における正弦波形の変化
◎周波数変化に対する単相モータの回転数変化
◎電灯負荷・蛍光灯負荷等に対するインバータ運転の影響
KENTAC 3209システムの仕様
◎インバータ形 式:KENTAC 3304
パワーデバイス:IGBTモジュール
回生回路:付き(過電圧検出・回生抵抗60Ω)
出 力:正弦波用フィルタ付き
PWM/正弦波出力切替スイッチ付き
◎PWMジェネレータ
形 式:KENTAC 3308
3角波発生回路:1回路
正弦波発生回路:ROM +8bit D/Aコンバータ
PWM発生回路:6bit (U/V/W相)
周波数設定範囲:5Hz〜180Hz
出力電圧設定範囲:入力電圧に対し0%〜100%
◎計測器
周波数計:デジタル式
出力電圧計:デジタル式
出力電流計:デジタル式
◎付属品:単相コンデンサ始動モータ1台
100W電球4個、20W蛍光灯1灯
◎電 源:AC100V、50/60Hz、漏電遮断器付
◎寸 法:約630(W)×400(D)×460(H)
