パソコン制御によるモータ制御実習装置

メカトロラボ-�VＰＣ

KENTAC 2203−PC

★本製品はメカトロラボをパソコン制御用に改良した製品です。
2203＋12ビットＡ／Ｄ、Ｄ／Ａボード＋ヒステリシスブレーキ ＋各種計測付加回路＋サンプルソフト＋直流電源改造回路 ＋パーソナルコンピュータ

実験実習項目

（1）メカトロラボ-�Vの実験項目は全て実施可能です。
（2）モータの自動計測が出来ます。
自動計測のサンプルプログラムは
　　　　　永久磁石フィールドモータの特性試験
　　　　　3相交流電動機の特性試験
の2点が付属しています。
（3）上記サンプルプログラムを参照し、その他のモータ （ＤＣ分巻モータ・ＤＣブラシレスモータ等）の自動 計測プログラムを作成し、実験することが出来ます。
（4）モータを手動で運転し、Visual Basic言語で入力値 （回転数・電圧・電流等）を読み取り、CRTコントロー ル等の初歩が学習できます。

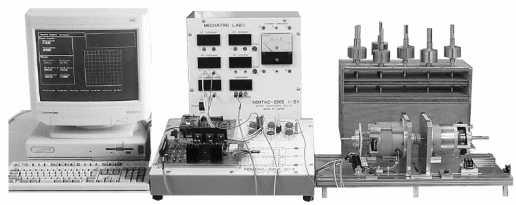

パソコン制御メカトロラボ（KENTAC 2203PC）の追加仕様

◯メカトロラボ-�Vの設備は全て付属します。
◯ステータ部にヒステリシスブレーキ追加
　　形　式：ZHY-5Ａ
　　定格トルク：0.5Nm（5kgfcm）
　　電圧・電流：ＤＣ24Ｖ・0.47Ａ
◯電源部にヒステリシスブレーキ用電源追加
　　制御方式：電流設定型直流電源
　　電流設定範囲：約0〜0.6Ａ
◯12bitのＡ／Ｄ、D／Aボード１枚付属
　　BUS ：PCI
◯サンプルプログラムの記述はVBにて記述
◯パーソナルコンピュータ標準装備
◯計測部の追加事項（信号をパソコンに伝達）
　　デジタルＤＣ電圧計・電流計
　　デジタルＡＣ電圧計・電流計
　　デジタル回転計・3相交流電力計
　　　　　　　　：絶縁出力1〜5Ｖ
○電源部の追加仕様
　　１電源、パソコンより出力電圧を制御可能

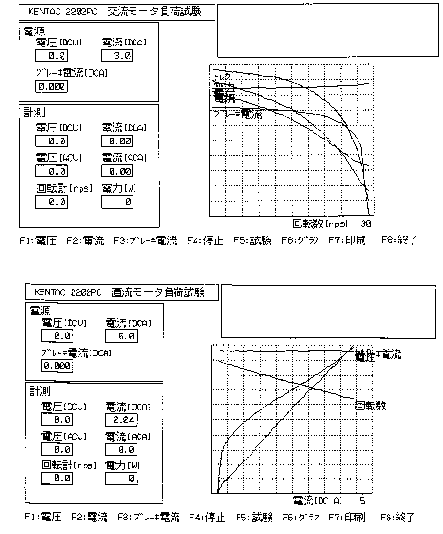

◯自動計測のサンプルプログラム
　　永久磁石フィールドモータの特性試験
　　3相交流電動機の特性試験
