メカトロラボ-V

KENTAC 2203

★コントロール部には手動インバータ・MOSFETインバータが付属
★パソコン・ポケコン(I/Oボードが必要)からインバータ制御が可能
★外部に計測器無しで卓上型MGとして使用可能

3種類のステータと10種類のロータを差し替えることにより、各種のモータが実現できます。 下記のモータをカップリングで連結し、MGとして使用できます。

◎分散巻ステータ使用で可能なモータ
○3相交流モータ(非同期モータ)
   かご形モータ・始動時高トルクかご形モータ
   渦電流形モータ
○3相交流モータ(同期モータ)
   ヒステリシスモータ・レラクタンスモータ
   永久磁石ロータ形モータ
○3相交流発電機
○ブラシレスDCモータ
○レラクタンスモータ

◎集中巻ステータ使用
○直流モータ
   他励モータ・分巻モータ・直巻モータ
○3相VR形ステップモータ
○直流発電機
○ブラシレスDCモータ
○レラクタンスモータ

◎永久磁石フィールドステータ使用
○永久磁石フィールド直流モータ
○永久磁石フィールド直流発電機

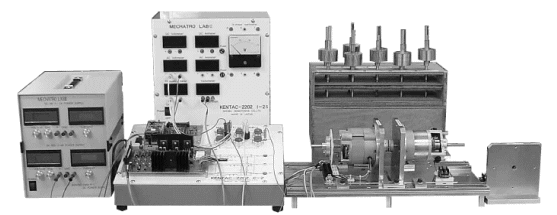

KENTAC 2203の構成
○計測部(KENTAC 2202−T) :1台
○コントロール部(KENTAC 2202−C) :1台
○ステータ部(KENTAC 2202−M) :1台
○電源部(KENTAC 2202−P) :1台
○各種ロータ(木製ボックス付き) :1式
○その他の付属品:1式

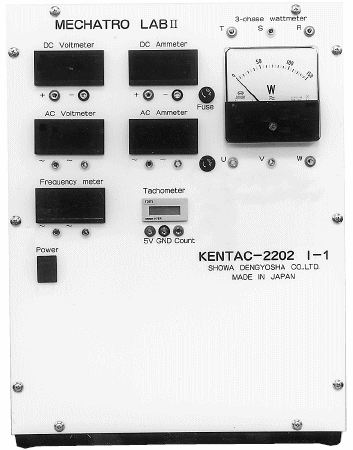

計測部(KENTAC 2202−I)の仕様
(1)デジタルDC電圧計:0〜199.9V
(2)デジタルDC電流計:±19.99A
(3)デジタルAC電圧計:199.9V
(4)デジタルAC電流計:5.00A
(5)デジタル回転計:9999rpm
(6)3相交流電力計:0〜300W
(7)周波数計:199.9Hz
(8)電 源:AC100V±10%
(9)寸 法:約450(W)×350(H)×210(D)



ポケコン・パソコンによるインバータ制御が可能(I/Oボードが必要) パソコン制御の仕様は次ページに記載。
卓上型MGとして学習出来ます。

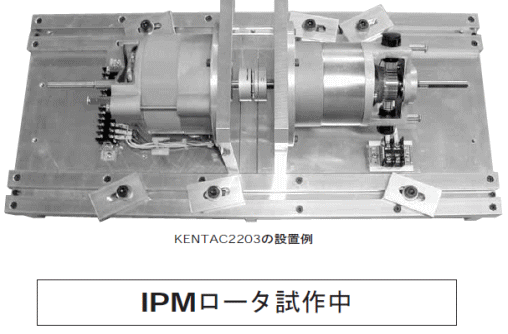

★卓上型MGとして学習出来ます(2個のロータをカップリング連結して、『電動機』−『発電機』として学習出来ます)

例(各種のMGが実現できます。その内容例を下記に示します。)
●かご型インダクションモータ−− 永久磁石フィールド発電機
●ヒステリシスモータ−− 他励発電機
●DCブラシレスモータ−− 永久磁石発電機
●永久磁石フィールドモータ−− 他励発電機

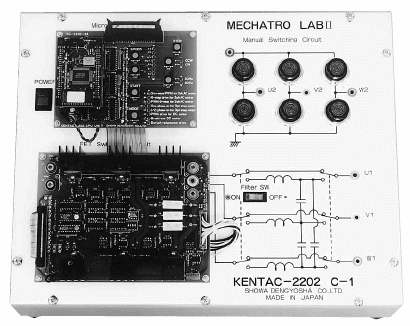

計測部(KENTAC 2202−2)の仕様
◯手動インバータ用スイッチ:3個
◯動作表示用LED:6個
◯制御用マイコンボード:1台
◯MOS FETインバータ回路 (1)MOS FET :6個
◯LC3相フィルター回路
◯電 源:AC100V
◯寸 法:350×450×150

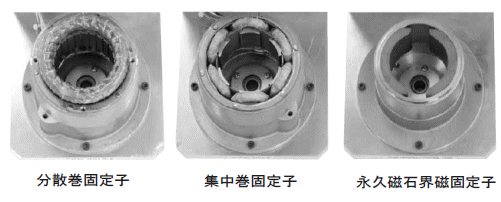

ステータ部( KENTAC 2202-M)の仕様
(1)分散巻固定子:固定子100φ、4極巻
各種交流モータ及びDCブラシレス
モータ用に使用

(2)集中巻固定子:固定子100φ、6ポール
ステップモータ及び各種DCモータ
及び発電機として使用

(3)DC専用モータ:固定子85φ、2極電磁石型、 DCロータ付き

(4)ステータベース寸法:約550×247×55


電源( KENTAC 2202-P)の仕様
○出力:第1出力 約DC0〜18V2A
   デジタル電圧計、電流計付
   第2出力 約DC0〜60V5A
   デジタル電圧計、電流計付
○入力:AC100V±10%
○寸法:約290×240×340


オプション付属品KENTAC 2202OP-1
(1)ホールセンサ円形基板1枚
   センサ数 ブラシレスモータ用3個
   回転数計測用1個
(2)4ポール円形磁石およびホルダー1個
(3)カップリング

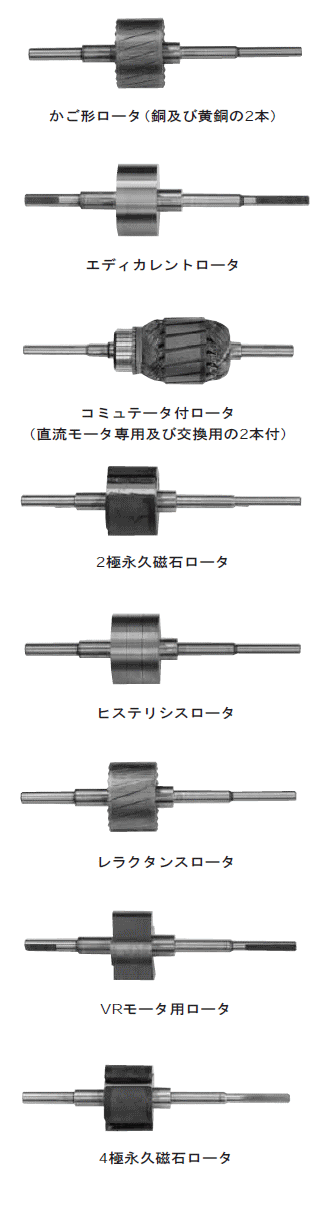

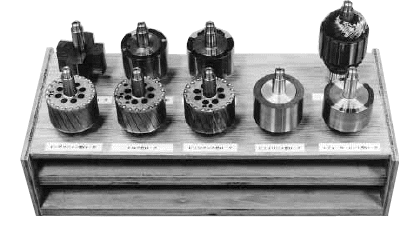

各種のロータ
(1)かご形ロータ(銅リング)
(2)かご形ロータ(黄銅リング)
(3)ヒステリシス形ロータ
(4)エディカレント形ロータ
(5)レラクタンス形ロータ
(6)DC用ロータ(2本)
      (1本はDC専用ロータに装着済み)
(7)VR形ステップモータ用ロータ
(8)2極永久磁石形ロータ
(9)4極永久磁石形ロータ
(10)ロータボックス寸法 約230×410×270
