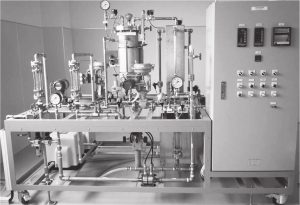

4プロセス制御実習装置（F,L,P,T）

4プロセス制御実習装置（F,L,P,T）

SPC － 5321

★1台で流量－液面－圧力－温度制御が可能

★指示調節計によるPID制御

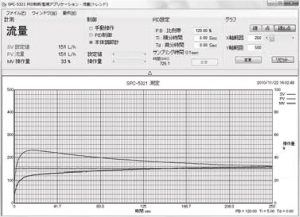

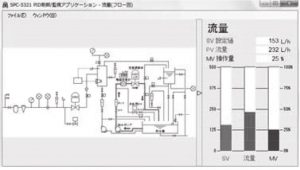

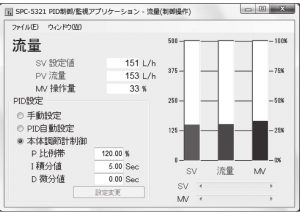

★パソコンによるPID制御

★カスケード制御

特徴

○一台でSPC－315と525の実習が行えます。
○流量と液面のカスケード制御の実習が出来ます。
○実際の計器を触って体験出来ます。

学習項目

○デジタル指示調節計による制御実習と、パソコン制御によ
る2通りの制御実習が行えます。
○ステップ偏差に対するPID制御特性を計測、確認の実習
○ジーグラー・ニコルスの最適調整方法の実習が行えます。

仕様

○検出部 ：電磁流量計（流量）・差圧伝送器（液面）
：圧力伝送器（圧力）・測温抵抗体（温度）
○調節計 ：シングルループコントローラ2台
○記録計 ：1～5V入力3ペン式1台
○調節弁 ：空気式ダイヤフラム弁（20～100kPa変換器付）2台
○揚水ポンプ ：AC100V、150W、50/60Hz
○電磁弁 ：外乱用及びフロー切替用（AC100V）
○電源 ：制御用電源AC100V
ヒータ用電源AC200V50/60Hz
○寸法 ：2500（W）×1200（D）×1600（H）mm　　約350㎏
★一台で流量－液面－圧力－温度制御が可能
★指示調節計によるPID制御
★パソコンによるPID制御
★カスケード制御

（注）この実習装置を使用するには、別途吐出空気量が140L/MIN以上のエアーコンプレッサーが必要です。
