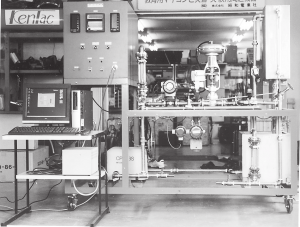

流量－液面制御実習装置

流量－液面制御実習装置

SPC-315

★一台で流量－液面制御が可能

★パソコンでの制御が可能

★実際に工場で使っている計器を触って体験できます

 特徴

○流量・液面の自動制御実習が出来ます。
○流量と液面のカスケード制御の実習が出来ます。
○実際の計器を触って体験出来ます。

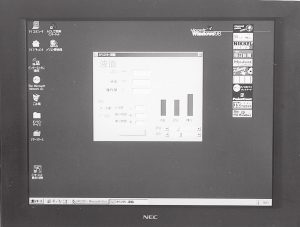

○パソコンでもグラフィック上にPV（測定値）・SV（設定値）MV(操作量）を表示し、手動モードでMVをコントロール出来ます。

学習項目

（1）PID動作の制御実習が体験できます。
（2）PIDの設定方法の実習に
（3）計測機器の実習に

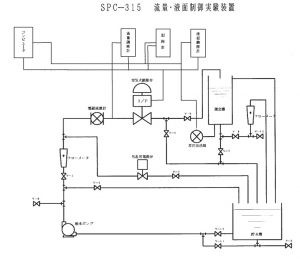

仕様

●検出部 ：電磁流量計 （0～1000L/H）
：差圧伝送器 （0～500mm)
●調節計 ：シングルループコントローラ ２台
●記録計 ：１～５V入力 ３ペン式 １台
●調節弁 ：空気式調節弁（20～100kPa変換器付）
●揚水ポンプ ：AC100V，150W，50/60Hz
●電磁弁 ：外乱用電磁弁 （AC100V）
●電源 ：AC100V
●寸法 ：1800(W）×800(D)×1500(H)mm

（注）この実習装置を使用するには、別途エアーコンプレッサーが必要です。
