電動アシスト自転車実習装置 KENTAC 5200
写真：ヤマハ発電機 PASNaturaT
- アシスト特性曲線・プログラム学習ができます。
- 電動アシスト自転車の機械・電気構造が理解できます。
- プログラム変更の効果を直ぐに試乗・体感できます。
- 超高齢化社会に向けての需要拡大が見込まれます。
概要

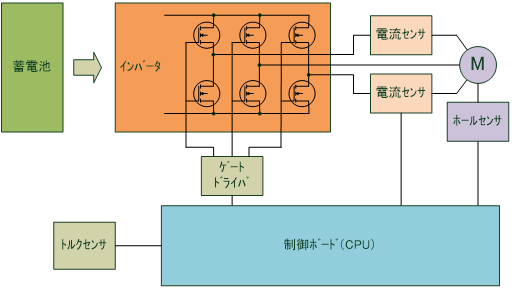

ブロック図
アシスト特性曲線例
ゴンペルツ曲線例
ロジスティック曲線例
オリジナル曲線
モータ制御開発支援ソフト Simtrol-m
ブロックダイアグラム
モータ制御に必要なブロックがライブラリ化されており簡単な操作で「シミュレーション」
「プログラムの自動生成」「実機動作の検証」が行えます。
詳しくはモータ制御開発支援システムを御覧ください。
技術協力
- ルネサスエレクトロニクス株式会社
- 静岡理工科大学 電気電子工学科 高橋 久教授
学習項目
- 電動アシスト自転車の機械・電気構造の学習
- アシスト特性曲線の制御学習
- インバータ基板の設計製作実習
- 制御プログラム製作実習
- 電動アシスト自転車のモデルベース開発実習ができます。
仕様
- 電動アシスト付き自転車
変速機：内装3速(後輪ハブに内蔵)
車両：約1900(W)
モータ：ブラシレスDCモータ
出力：240W
蓄電池：リチウムイオン電池(25.9V,2.9Ah)
制御方式：踏力比例制御方式
- インバータ
CPU：SH7085(Renesas製)
インバータ：KENTAC 13610-10-231、IPM(600V 30A)、電流センサ付
- 開発環境 ：ルネサス製総合開発環境(無償版)
- プログラム ：サンプルプログラム付き
