シーケンス制御実習装置 KENTAC2360
- 有接点リレーシーケンスの学習が行えます。
- モータの直入れ始動・Y-Δ始動の学習が行えます。
- モータのインバータ駆動の学習が行えます。
- PLCを組み合わせ総合的な学習を行えます。
概要
シーケンス制御は、各種工場・化学プラント・発電所等の産業分野で幅広用いられております。
それらの設備では、機器のスタート・ストップのような簡単な回路から複雑な条件によって様々な動作を行うような複雑な回路まで多種多様です。
またシーケンス制御に代表されるリレーシーケンスでシステムを構築するのが困難なシステムでは、PLC（プログラマブルコントローラ）を用いてシステムを構築しより 複雑なシステムの構築を行います。

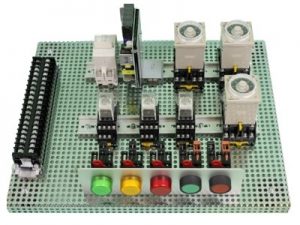

シーケンス制御（リレーシーケンスセット）
|
仕様例 ●リレーシーケンスセット |
 |
 |
基礎実習例
|
応用実習例 ・プレス機の動作 ・信号機の動作 ・電動機の駆動回路 ・電動機のｽﾀｰﾃﾞﾙﾀ起動 ・指定条件による停止回路 |

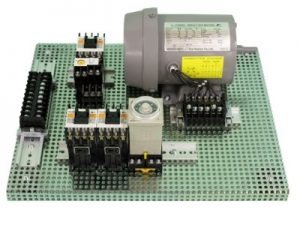

シーケンス制御（スターデルタモータ駆動学習セット）
| 仕様例 ●スターデルタモータ駆動学習セット 端子台：13セット 電磁接触器：3台 サーマルリレー：1台 スターデルタ専用タイマ：1台 スターデルタモータ：1台 200W 4極AC200V基礎実習例 ・スターデルタ専用タイマの使い方 ・自己保持回路の学習 ・インターロック回路の学習 ・直入れ回路の学習 ・スターデルタ回路の学習応用実習例 ・リレーシーケンスユニットとの連携 ・スターデルタ始動時の電流計測 |
 |
参考資料
・新版 電気・電子実習1（実教出版）
・新版 電気・電子実習2（実教出版）
・新版 電気・電子実習3（実教出版）

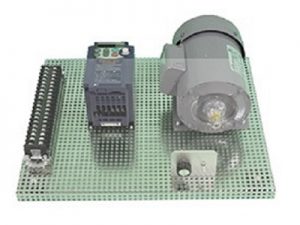

シーケンス制御（インバータ駆動学習セット）
| 仕様例 ●インバータ駆動学習セット 端子台：20セット インバータ：0.2kW AC200V 速度設定器：1台 スイッチ：1個 インダクションモータ ：1台 200W 4極AC200V 基礎実習例 ・インバータ駆動の基本回路 ・速度設定器に依る速度設定 ・インバータ駆動時の電圧・電流計測応用実習例 ・リレーシーケンスユニットとの連携 ・インバータパラメータの学習 ・インバータパラメータの変更による駆動の違い |
 |
