パソコン計測ブラシレスDCモータ永久磁石発電機 KENTAC 2202MG-DB-M-PC

• ブラシレスDCモータの無負荷時の電圧－回転数特性試験が出来ます。
• DC直流発電機の無負荷特性試験が出来ます。
• DCブラシレスモータの負荷特性試験が出来ます。
• DC発電機の負荷特性試験が出来ます。

• モータ(4極永久磁石ロータ、6集中巻ステータ)

　出力：約50W

　極数：6極集中巻

　センサー：ホール素子×3個

　ロータ位置確認用4極円形磁石

• 直流発電機

　励磁方式：永久磁石フィールド

　出力：50W

• ブラシレスDCモータドライバ(コントローラ付き)

　直流電源部：出力　約DC5〜70V,約0〜5A(AC電源と絶縁)

　インバーター部：6素子IPM使用

• エンコーダ出力パルス：60ppr
• 直流電源部：デジタル電圧計、電流計

　コントロール部：交流電圧計、電流計、周波数計

　発電部：直流電圧計、電流計、回転計

• 電源：AC100V,50/60Hz
• モータ架台寸法：約600(W)×180(D)×200(H)mm　約11㎏

　材質　硬質アルミ

• インバータ部寸法：約630(W)×400(D)×470(H)mm　約30㎏

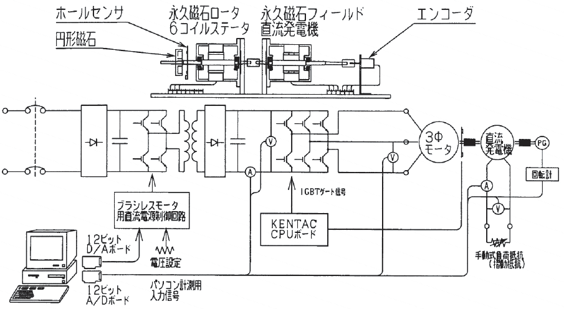

KENTAC 2202MG-DB-M-PCのブロック図

KENTAC 2202MG-DB-Mの全体
