メカトロラボⅢ KENTAC2203B

KENTAC 2203Bの構成

• 計測部(KENTAC 2202−I)：1台
• コントロール部(KENTAC 2202−C)：1台
• ステータ部(KENTAC 2203−M)：1式
• 電源部(KENTAC 2202−P)：1台
• 各種ロータ(木製ボックス付き)：1式
• その他の付属品：1式

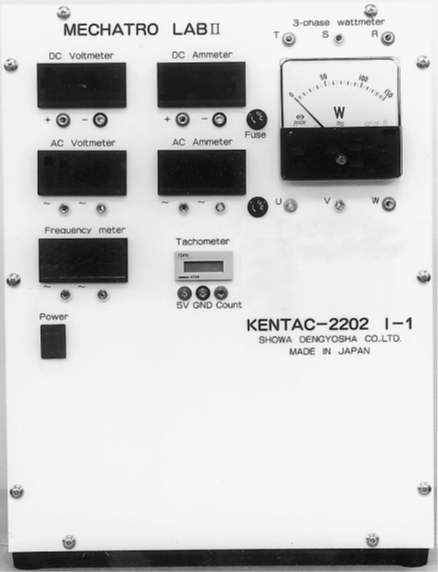

計測部仕様(KENTAC 2202-I)

• デジタルDC電圧計：0〜600V
• デジタルDC電流計：±19.99A
• デジタルAC電圧計：0〜600V
• デジタルAC電流計：0〜5.00A
• デジタル回転計：0～9999rpm
• 相交流電力計：0〜300W
• 周波数計：0～199.9Hz
• 電源：AC100V ±10％
• 寸法：約355(W)×210(H)×470(D)　約10㎏

パソコンによるインバータ制御が可能(I/Oボードが必要)

パソコン制御の仕様はKENTAC 2203-PCに記載。卓上型MGとして学習出来ます。

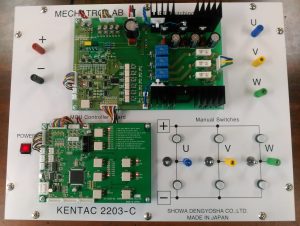

コントロール部の仕様(KENTAC 2203-C)

• 手動インバータ用スイッチ：3個
• 制御用マイコンボード：1台

CPU：ルネサス製RX62G　クロック：100MHz

• MOS FETインバータ回路

MOS FET：6個

• LC3相フィルター回路
• 電源：AC100V
• 寸法：450(W)×350(D)×220(H)　約8㎏

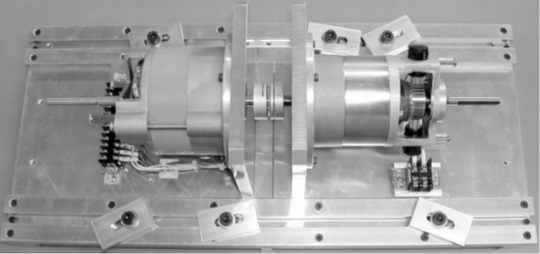

ステータ部の仕様(KENTAC 2203-M)

• 分散巻固定子：固定子100φ、4極巻

　各種交流モータ及びDCブラシレスモータ用に使用

• 集中巻固定子：固定子100φ、6コイル

　ステップモータ及び各種DCモータ及び発電機として使用

• DC専用モータ：固定子85φ、2極電磁石型、DCロータ付き
• ステータベース寸法：約550(W)×247(D)×55(H)　約16㎏

電源の仕様

• 電源１：モータ励磁用、ブレーキ用等

• • 出力：第1出力　約DC 0〜18V／0～2A　電圧・電流同時デジタル表示
  • 入力：AC100V ±10％

• • 寸法：約106(W)×288(D)×144(H)　　　重量：約4.7kg

• 電源２：モータ駆動用

• • 出力：DC 0～80V／0～13.5V (但し定格出力360Wで可変)
  • 電圧・電流同時デジタル表示
  • 最大寸法：約71(W)×400(D)×137(H)　　重量：約3kg
  • 電源：AC 100V±10%

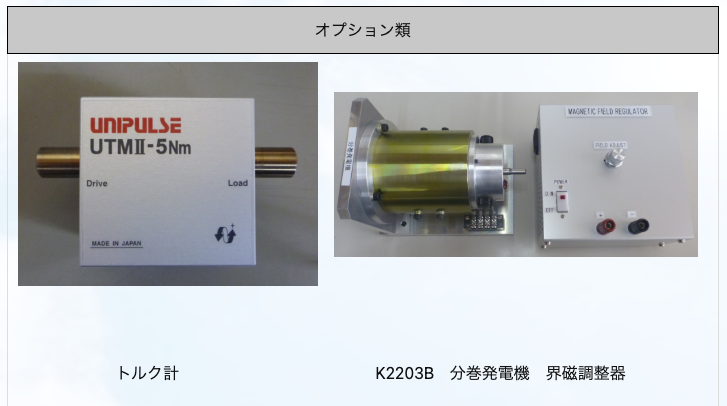

標準付属品

• ホールセンサ円形基板：1枚

　センサ数 ブラシレスモータ用：3個

　回転数計測用：1個

• 4ポール円形磁石およびホルダー：1個
• カップリング：2個
• エンコーダ：1台 （モータ間用1個、エンコーダ用1個）
• 負荷抵抗器：1

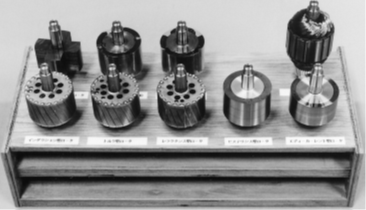

各種ロータ

• かご形ロータ(銅リング)
• かご形ロータ(黄銅リング)
• ヒステリシス形ロータ
• エディカレント形ロータ
• レラクタンス形ロータ
• DC用ロータ(2本)

(1本はDC専用ロータに装着済み)

• VR形ステップモータ用ロータ
• 2極永久磁石形ロータ
• 4極永久磁石形ロータ
• ロータボックス寸法　約430(W)×185(D)×230(H)　約9㎏(ロータ9本含む)

10種類のモータ運転モード

コントローラのモード選択スイッチとLED表示により10種類のモータ運転モードを選択できます。

• インバータによる正弦波駆動（50／60Hz）
• インバータによる方形波駆動（10～80Hz）
• インバータによるFV一定の正弦波駆動（10～80Hz）
• 1相励磁ステップモータ（8段階制御）
• 直流モータ間欠運転（8段階制御）
• 直流モータのPWM制御8段階制御
• 直流モータ速度制御
• ブラシレスDCモータ駆動（ホールセンサ使用、8段階制御）
• ブラシレスDCモータ駆動（エンコーダ使用のベクトル制御8段階制御）
• ブラシレスDCモータ速度制御（ホールセンサ使用、8段階制御）

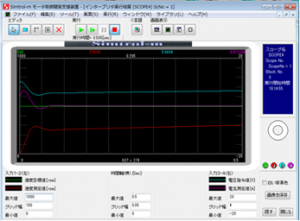

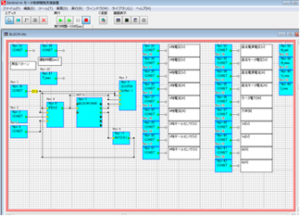

Simtrolでのシミュレーション

Simtrolを使用してPID定数を変更してシミュレーションすることが出来ます。

オンライン運転表示運転

USBケーブル経由でパソコンの画面上に現在の運転状況をリアルタイムに表示させることができます。

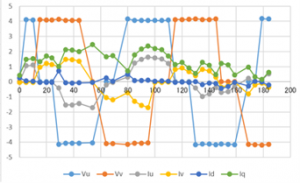

CSV形式ファイルによるグラフ作成

USBケーブル経由で運転中のデータをパソコンに通信しCSVファイルに変換し、その後でグラフを作成することが出来ます。

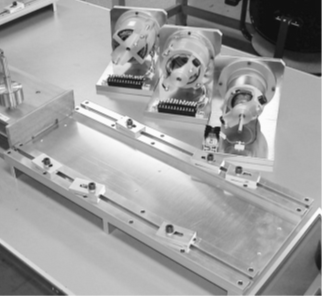

メカトロラボⅢのロータとステータ

分布巻固定子

集中巻固定子

永久磁石界磁固定子

かご形ロータ(銅及び黄銅の2本)　

ヒステリシスロータ

エディカレントロータ

レラクタンスロー

コミュテータ付ロータ

(直流モータ専用及び交換用の2本付)

VREモータ用ロータ

2極永久磁石ロータ

4極永久磁石ロータ

KENTAC 2202の設置例
