4プロセス制御実習装置（F,L,P,T）SPC-5321

• デジタル指示調節計による制御実習と、パソコン制御によ
  る2通りの制御実習が行えます。

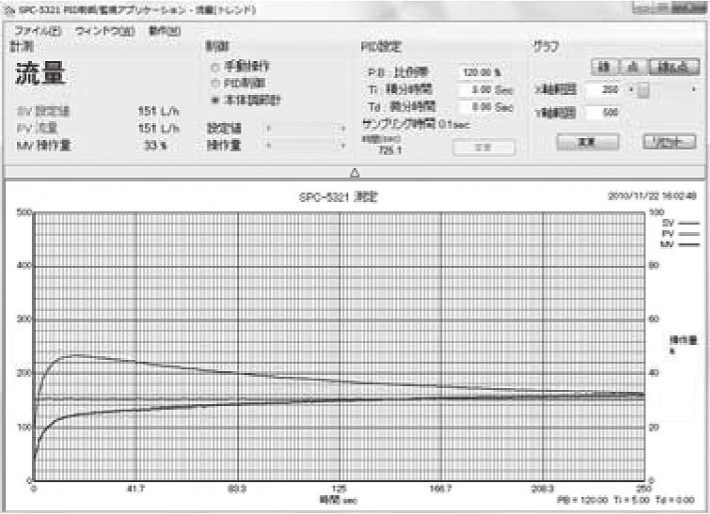

• ステップ偏差に対するPID制御特性を計測、確認の実習
•  ジーグラー・ニコルスの最適調整方法の実習が行えます。

• 検出部 ：電磁流量計（流量）・差圧伝送器（液面）
  ：圧力伝送器（圧力）・測温抵抗体（温度）
• 調節計 ：シングルループコントローラ2台
• 記録計 ：1～5V入力3ペン式1台
• 調節弁 ：空気式ダイヤフラム弁（20～100kPa変換器付）2台
• 揚水ポンプ ：AC100V、150W、50/60Hz
• 電磁弁 ：外乱用及びフロー切替用（AC100V）
• 電源 ：制御用電源AC100V
  ヒータ用電源AC200V50/60Hz
• 寸法 ：2500(W)×1200(D)×1600(H)mm　　約350㎏

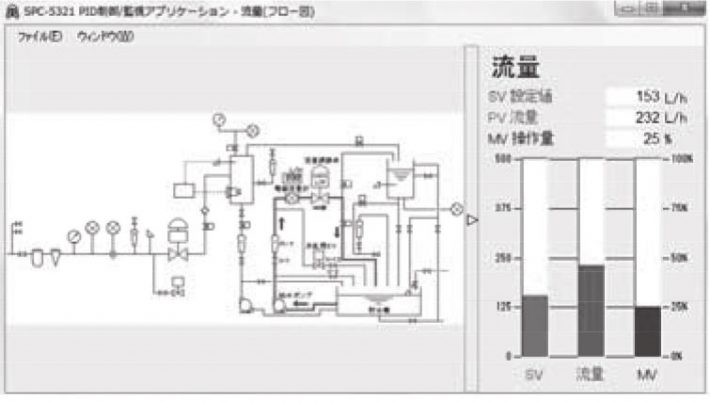

  ・一台で流量－液面－圧力－温度制御が可能
  ・指示調節計によるPID制御

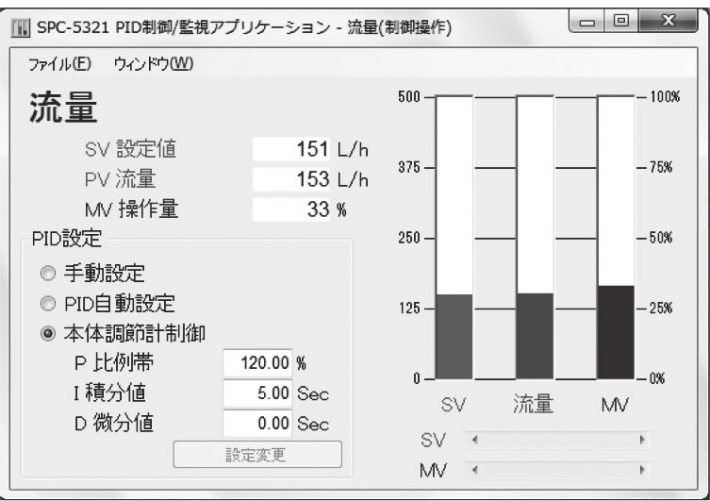

  ・パソコンによるPID制御
  ・カスケード制御

（注）この実習装置を使用するには、別途吐出空気量が140L/MIN以上のエアーコンプレッサーが必要です。
