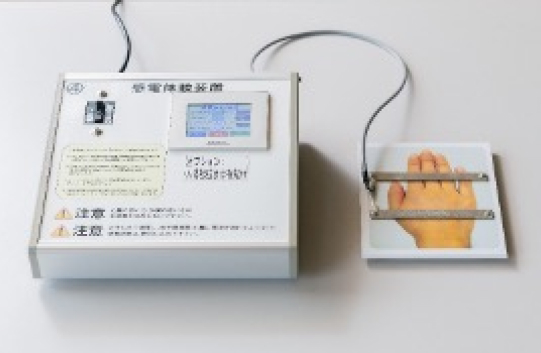

感電体験装置 KENTAC4250/1s
交流波形で実際の感電に近い感電体験を行えます。本製品とVR(バーチャルリアリティ)システムを組み合わせた感電体験装置 for VRもございます。
感電死傷事故は平成25年度で120件発生しています。
その中でも死亡事故は5件発生しており、感電事故防止には基礎からの教育が必要不可欠といえます。
製品の特徴
- 簡単な操作で安全に感電できます。
- 感電する電流が設定できます。
- 感電する時間が設定できます。
- 感電する周波数(50Hz/60Hz)で選択できます。
概要
- 感電電流を3 段階(KENTAC 4250/1s)から選択できます。(インバータ制御)
- 感電時間を5 段階から選択できます。(MCU管理)
- 出力は正弦波で周波数切替が出来ます。(50Hz/60Hzの選択が可能)
- 商用電源とは絶縁されていますので、電極内の閉ループにのみ電流が流れます。心臓を通って他に抜けることがないので安全です。
| 外形概算(約) | 幅280 x 奥行281 x 高さ99mm | ||
| 質量 | 約1.5kg | ||
| 動作環境 | 出力保護 | ||
| 解放電圧 |
160Vp-p(±10%)､正弦波出力 実効値約57V(人体抵抗で可変) |
ハードウェア 緊急遮断電流 |
ピーク値9mAで遮断 (実効値6.4mA) |
| 感電電流設定 |
KENTAC 4250/1s : 1/2/3 mA |
ソフトウェア 緊急遮断電流 |
ピーク値8mAで遮断 (実効値5.8mA) |
| 感電時間設定 |
KENTAC 4250/1s : 0.1/0.2/0.3/0.5/1 秒 |
漏電遮断器 |
15mA (機器一時側地絡時) |
| 使用温度範囲 | 0～40℃ | 人体保護抵抗 |
8kΩ (出力に直列に接続) |
| 使用湿度範囲 | 0～85%RH 結露なき事 | 制御 |
32bitマイコンによる インバータ制御 |

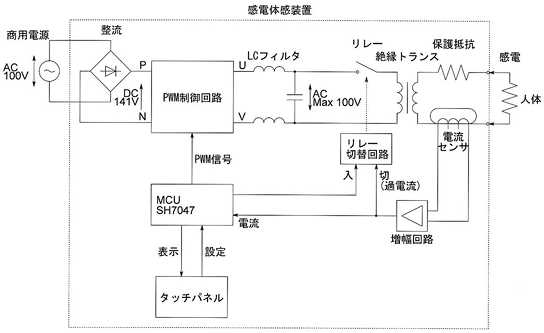

ブロック図
