リニアモータ制御実習装置
リニアモータ制御実習装置
KENTAC LM-A
★3相インバータ及び3相信号発生器を装備
（シーケンサから速度制限を行うことができます。）
★電源がAC100Vから取るので、3相電源工事不要です。
★接点信号でインバータの周波数・電圧制御が可能です。
学習項目
（1）リニアモータの駆動原理の学習
（2）リニアモータの速度制御の実習
（3）リニアモータの駆動制御の学習
（4）シーケンサ制御による制御学習
仕様

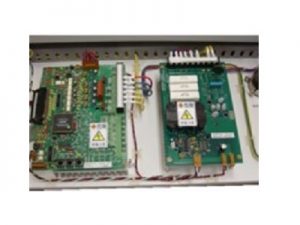

○インバータ
駆動用半導体 ：IGBT
出力周波数 ：0Hz～180Hz 8bitパラレル
出力電圧 ：0～100V
○3相信号発生器
出力 ：3相PWM
出力周波数 ：0Hz～180Hz
入力電圧の0～100％
コントローラ：電圧・周波数設定ボリューム又はシーケンサ

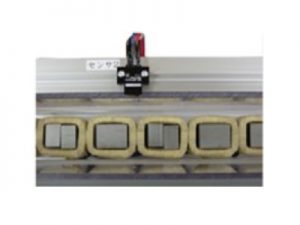

○制御用コイル及び磁束用コア
コイル数 ：3相巻線・10組30個
磁束用コア ：E型珪素鋼板
○電源 ：AC100V 50/60Hz
○本体フレーム：材質押出アルミ型鋼
長さ1500mm以上
○車両検出センサ：透過型光電センサ
○走行体 ：アルミ材質
○ベース ：塩ビ板
（約W1800×D600×H300）
