誘導発電機実習装置

 誘導発電機実習装置

KENTAC 6905

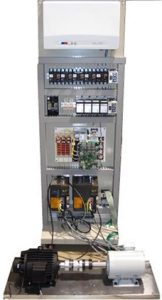

★大型風力発電機に使用されている誘導発電機の実験装置です。

★駆動側はACサーボモータ、発電機側は200V,6P,750Wの誘導機です。

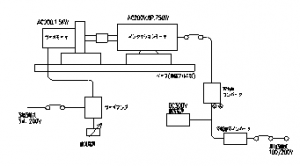

学習項目

（1）誘導モータを誘導発電機として使用することで誘導発電機の学習ができます。

（2）誘導発電機を外部のサーボモータで駆動することにより、励磁同期速度と発電領域の学習が

できます。

(3)発電した電力を系統連係インバータ(パワーｺﾝﾃﾞｨｼｮﾅ)によって系統側に出力することで、

発電電圧、電流、電力、発電電圧波形等の状態を学習できます。

仕様

○ＡＣサーボモータ

定格出力　　　　　１．５ｋＷ

定格トルク　　　　７．１６Ｎｍ

定格回転数　　　　２０００ｒｐｍ

フィードバックエンコーダ付き

○サーボアンプ

主電源　　　　　　３φ，２００Ｖ，５０／６０Ｈｚ

制御方式　　　　　ＩＧＢＴ　ＰＷＭ方式 速度制御

○誘導発電機

モータとしての定格

２００Ｖ，５０／６０Ｈｚ，６Ｐ

０．７５ｋＷ

全負荷電流　４．０９／３．７２Ａ（２００Ｖ時）

同期速度　　５０Ｈｚ時　１０００ｒｐｍ

６０Ｈｚ時　１２００ｒｐｍ

この速度以上で発電

○双方向コンバータ

ＫＥＮＴＡＣ １３６１０－１０－２３１/DC

使用ＩＰＭ　６００Ｖ，３０Ａ

交流側出力

制御方式　　ＰＷＭ方式

出力周波数　５０／６０Ｈｚ切り替え

○負荷　　系統連系インバータ

発電した電力は系統連係インバータを通し、

電力会社の系統に戻されます。

○サーボモータの速度指令

ボリュームにより指示

○安全機能

双方向コンバータ出力高でシステムストップ

過電圧でＡＣサーボモータ停止

○電源　　サーボモータ電源　３相２００Ｖ，１．５ｋＷ

単相３線式　１００／２００Ｖ，５０／６０Ｈｚ

制御盤：約550(W)×600(D)×1800(H)　約65kg

モータ台：約900(W)×320(D)×300(H)　約70kg

○直流電源

約150(W)×450(D)×160(H)　約6kg
